高性能运动控制依赖于精确的扭矩、速度和位置调节。选择 工业伺服电机 决定了机械系统的成功或失败。过度指定电机会导致不必要的占地面积扩大和能量浪费。规格不足会导致热故障、分度精度差以及机器停机时间不可接受。掌控采购流程需要超越基本马力额定值。您必须评估惯性匹配、反馈分辨率、驱动器兼容性、环境适应能力和工业 4.0 准备情况。本指南提供了一个用于评估和筛选自动化和大规模制造应用电机的框架。
惯量匹配是不可协商的：实现稳定的负载与转子惯量比（对于高动态应用，通常在 1:1 到 5:1 之间）是防止调谐不稳定和共振的最关键因素。
协议兼容性决定集成：伺服电机的选择必须与现有的 PLC 和驱动架构保持一致；专有生态系统提供即插即用的简单性，而开放协议（例如，EtherCAT、PROFINET）则提供长期的供应商灵活性。
反馈机制定义精度：应用所需的定位精度决定了增量编码器、绝对编码器或坚固型旋转变压器之间的选择。
数字化转型驱动价值：配备预测性维护遥测和单电缆技术的现代工业伺服电机可显着降低生命周期运营费用和计划外停机时间。
环境现实胜过规格：仅当热管理和入口防护 (IP) 等级符合实际操作环境（例如冲洗、高环境热量或灰尘）时，电机的连续扭矩额定值才有效。
目录

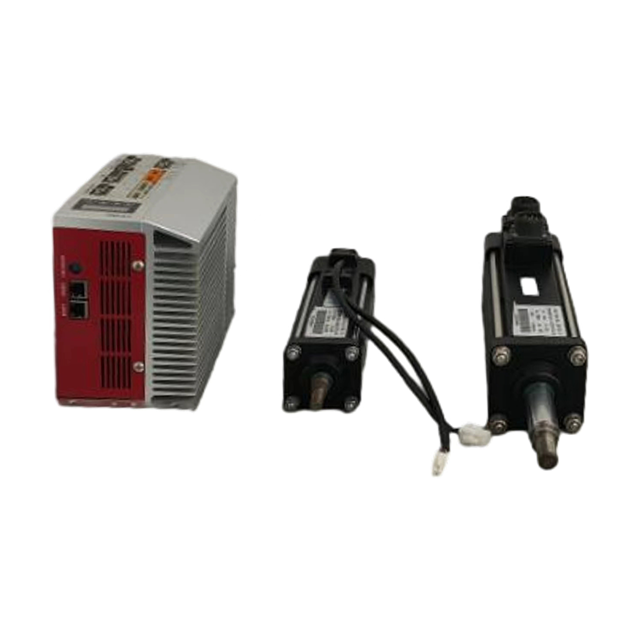

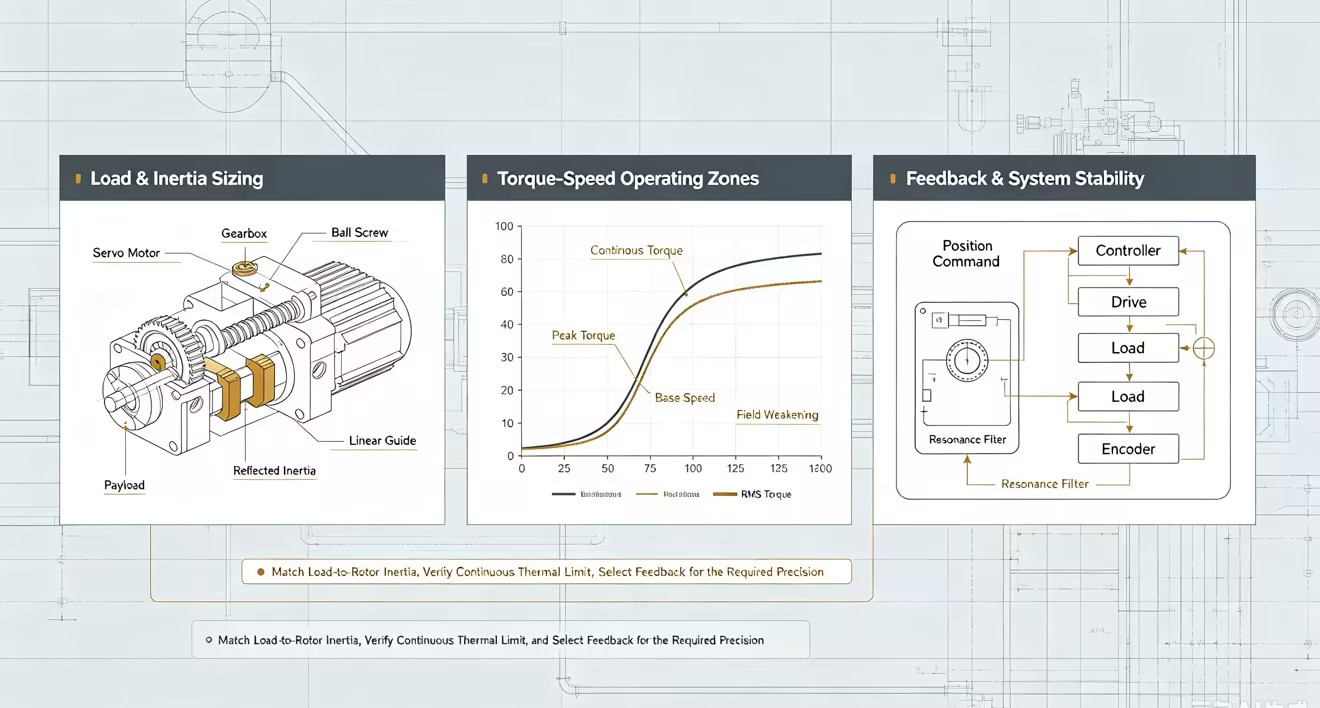

准确的电机选型首先要计算所有运动部件反射回电机轴的惯性。您必须记录作用在机械系统上的质量、摩擦系数和外力。这包括评估滚珠丝杠、同步带或齿条和小齿轮机构的效率和机械优势。垂直轴引入不断拉动负载的重力。这些垂直应用通常需要集成保持制动器，并且需要针对向上与向下运动进行不对称扭矩计算。
为了正确分析负载，工程师通常遵循严格的评估顺序：
计算正在移动的原始有效负载的质量和惯性。
确定传动部件的惯量，包括联轴器、齿轮箱和丝杠。
计算电机轴处的反射惯量，并考虑齿轮减速比的平方。
识别线性导轨或旋转轴承中存在的静摩擦力和动摩擦力。
考虑外部反向力，例如 CNC 应用中的切削力或泵系统中的流体阻力。
运行占空比决定了电机绕组上的热负载。通过映射所需的移动时间、停留时间以及加速或减速率，您可以计算均方根 (RMS) 扭矩。电机必须能够处理连续运行阶段而不超出其内部热限制。梯形和 S 曲线运动曲线在加速阶段施加不同的峰值扭矩需求。了解这些配置文件可确保电机提供足够的间歇扭矩，而不会触发驱动器故障。
现场安装中的一个常见错误是忽略停留时间。如果电机在没有机械制动器的情况下将重负载保持在适当的位置，它将持续消耗电流。该保持电流产生大量热量。您必须将这种固定发热因素纳入整体 RMS 扭矩计算中，以防止绕组绝缘过早失效。
建立可接受的定位和速度波动误差范围是应用成功的基础。半导体制造或多轴 CNC 加工等高精度环境需要精确到微米或弧秒的定位。这一要求决定了必要的编码器分辨率以及电机与负载之间耦合的机械刚度。
机械顺应性、齿轮箱的齿隙和磁滞必须最小化。如果机械传动引入斜率，即使最高分辨率的编码器也无法准确定位最终负载。您必须将电机的理论精度与刚性、低齿隙机械部件相匹配，以确保指令位置直接转换为实际负载。
评估生命周期运营费用需要回顾最初的采购订单。连续大规模制造期间的功耗通常使前期硬件成本相形见绌。与再生伺服驱动器配对的高效电机可以在减速阶段捕获动能，并将其反馈到设施的电网中，或通过公共直流总线与其他电机轴共享。
能源效率还会影响设施的 HVAC 要求。运行热的电机将热能释放到工厂环境中，增加了空调系统的负载。选择具有优化磁性设计和低铜损的电机可直接降低电力消耗和二次冷却费用。
交流 (AC) 和直流 (DC) 架构之间的选择在很大程度上取决于可用的电力基础设施和机器的特定动态要求。
特征 | 交流伺服电机 | 直流伺服电机 |
|---|---|---|
电源 | 高压交流电（通常为 230V 至 480V 三相）。 | 低压直流电（通常为24V至72V）。 |
速度和扭矩 | 能够实现高速和大连续扭矩输出。 | 优良的低速控制能力；限制最高速度和扭矩。 |
主要应用 | 大型工业自动化、数控机械、包装线。 | 自动导引车 (AGV)、自主移动机器人、电池供电系统。 |
维护 | 几乎免维护（无刷设计）。 | 需要更换电刷（如果有电刷）；存在无刷直流选项。 |
无刷电机（BLDC 或 PMSM）代表了现代运动控制的行业标准。它们通过驱动软件和转子位置传感器而不是物理电刷利用电子换向。这种设计消除了碳尘的产生和机械磨损。其结果是卓越的散热性能、更高的扭矩重量比以及免维护运行。由于发热绕组位于定子（外壳）上，因此热量很容易散发到机架中。
有刷电机是传统技术。由于频繁的维护需求，它们在很大程度上已被高端工业应用淘汰。随着时间的推移，物理刷会磨损，产生导电碳尘，导致内部电子设备短路。此外，发热绕组位于旋转的转子上，导致散热效率极低。您只会在特定的改造场景或高度专业化的旧设备中遇到有刷电机。

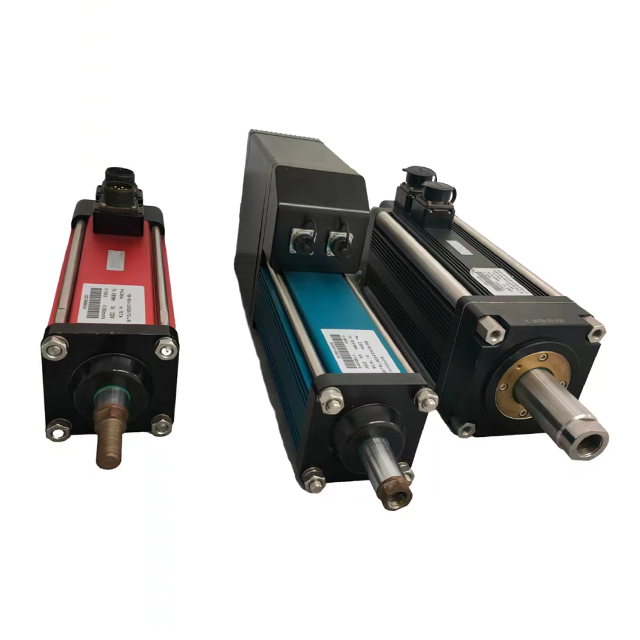

带壳电机是传统的独立单元，具有集成轴、轴承和防护外壳。它们提供即插即用的简单性。将它们用螺栓固定到法兰上，连接联轴器，然后插入电缆。这使得它们非常适合标准工厂自动化，其中快速安装和轻松更换是优先考虑的。
无框电机仅由转子和定子组成，不带外壳或轴承。您可以将它们直接设计到机器的机械结构中。机器自己的轴承支撑转子。这种配置对于需要最小重量和优化空间占用的先进工业设计、紧凑型机器人关节和航空航天应用至关重要。集成无框电机需要精确的加工公差以及对定制外壳内热膨胀的深入了解。
评估电机需要分析其特定的扭矩-速度曲线。连续扭矩额定值定义了电机在不超过其最大绕组温度的情况下无限期地提供持续旋转力的能力。峰值扭矩代表电机处理短时高需求的能力，通常在快速加速或紧急减速期间需要。
您必须确定基本速度。此时，驱动器无法再增加电压来克服电机的反电动势 (back-EMF)。超过基本速度后，电机进入弱磁区域，可用扭矩急剧下降。应用的速度和扭矩要求必须完全落在电机稳态运动的连续工作区域内，以及加速阶段的间歇区域内。
负载惯量与电机转子惯量之比决定了系统响应能力和调节稳定性。连接到小转子的大量负载会产生高惯性比。这会导致过冲、机械共振和缓慢的控制环路。驱动器努力迫使小转子控制负载的巨大动能。
直接驱动应用需要非常低的比率（通常在 1:1 到 3:1 之间）才能实现最大带宽和快速稳定时间。使用齿轮减速器的系统可以承受更高的比率。齿轮箱按齿轮比的平方减少反射负载惯量。例如，10:1 变速箱将反射惯量降低了 100 倍，从而允许相对较小的电机稳定地控制大量负载。
反馈设备闭合控制环路，为驱动器提供实时速度和位置数据。反馈的选择会影响启动程序、精度和环境适应能力。
反馈类型 | 经营特色 | 最佳应用场景 |
|---|---|---|
增量编码器 | 通过正交脉冲跟踪相对运动。需要一个归零序列来在通电时建立零位置。 | 标准速度和位置控制，其中启动归位是可接受的，但成本是主要考虑因素。 |
绝对编码器 | 使用多匝电池或韦根线技术在断电后保留准确的位置数据。消除归位。 | 启动期间具有高碰撞风险的复杂多轴系统、机器人和应用。 |
旋转变压器 | 利用模拟旋转变压器来测量位置。不包含精密的光学器件或复杂的机载电子器件。 | 涉及剧烈振动、高温、冲击或辐射的极端环境。 |
仅当电机的物理外壳能够承受运行环境时，电机的连续扭矩额定值才有效。标准工厂环境通常需要 IP54 或 IP65 防护等级，提供强大的保护，防止灰尘进入和低压水射流。如果将 IP54 电机放置在潮湿环境中，液体将绕过轴封，使编码器短路并损坏定子绕组。
恶劣环境需要 IP67 或 IP69K 防护等级。食品和饮料冲洗区、制药制造和重型加工中心使电机暴露在高压、高温腐蚀性清洁液中。这些环境中的电机采用专门的 PTFE 轴密封件、食品级环氧树脂和光滑的不锈钢外壳，旨在防止细菌积累并承受日常化学品冲洗。
电机通过绕组中的铜损和定子铁芯中的铁损产生热量。自然对流冷却依赖于周围空气和充当散热器的金属机架。如果环境温度异常高或物理空间有限，电机的散热能力就会降低。您必须降低连续扭矩规格以防止热过载。
为了在高环境条件下保持性能，必须通过外部风扇进行强制风冷。风扇在电机的散热片上提供恒定的环境空气流。液体冷却套专为超紧凑、高功率密度应用而设计。在这些情况下，空气冷却根本无法足够快地消除热量，需要冷冻水或乙二醇混合物在电机外壳中循环。
全球部署需要严格遵守国际安全和性能标准，包括 UL、CE 和 CSA。未能指定具有正确区域认证的电机将导致检查失败和机器调试延迟。
位于具有可燃粉尘、易燃气体或挥发性蒸汽的危险环境中的应用需要专门的防爆电机。这些装置必须经过 ATEX 或 IECEx 指令认证。防爆电机具有高度加固的外壳和精确的火焰路径。它们的设计目的不是为了防止爆炸性气体进入；相反，它们的设计目的是遏制任何内部电气爆炸，并在逸出的气体点燃周围的外部大气之前对其进行冷却。
将同一制造商的电机与伺服驱动器配对可保证性能规格并大大简化调试。匹配集利用自动识别功能。驱动器自动读取电机的电子铭牌，即时配置换向角、电流限制和基线调整参数。这种即插即用功能可以节省每个轴数小时的工程时间。
混音供应商提供硬件独立性，但需要手动配置所有反馈参数和调谐环路。您必须手动将电机的电感、电阻、反电动势常数和极对数输入到第三方驱动器中。这会增加集成时间，并将性能验证的负担完全交给系统集成商。如果系统振荡或未能达到峰值扭矩，电机供应商和驱动器供应商均不承担责任。
多轴同步很大程度上依赖于桥接 PLC 和伺服驱动器的通信协议。 EtherCAT、PROFINET IRT 和 EtherNet/IP 等确定性以太网协议提供微秒级抖动和分布式时钟同步。这对于印刷机、包装线和多轴机器人中的精确协调是必需的，其中多个电机必须完美同步移动。
CANopen 或 Modbus RTU 等传统协议仍然与更简单的点对点索引应用程序高度相关。当将新的运动轴集成到缺乏现代以太网功能的旧的、已建立的 PLC 架构中时，它们也是必要的。然而，这些串行协议缺乏高速同步多轴插补所需的带宽。
现代智能驱动器利用先进的电机传感器来监测高频振动、绕组热退化和轴承磨损。这种预测性维护遥测技术使设施操作员能够在灾难性故障导致生产停止之前，在计划停电期间安排有针对性的维修。驱动器分析电流消耗和振动特征，当机械磨损开始增加系统中的摩擦时向 PLC 发出警报。
单电缆技术 (OCT) 代表了物理集成方面的重大飞跃。通过将粗功率导体和敏感的数字反馈信号组合到单根屏蔽线中，OCT 降低了布线复杂性。它节省了柔性拖链中的关键空间，并简化了密集机械设计中的安装。该技术依赖于强大的数字通信协议，通过同一根承载高压 PWM 电源的电缆发送编码器数据，而不会受到干扰。
伺服驱动器中的高频脉宽调制 (PWM) 开关会产生严重的电磁干扰。这种噪声会破坏敏感的编码器信号，导致电机行为不稳定、位置丢失或驱动器故障。缓解措施需要严格遵守安装最佳实践。
所有反馈连接均采用高质量屏蔽双绞线电缆。
在电缆桥架中的电源线和反馈线之间实施严格的物理隔离，保持至少 200 毫米的距离。
如果电源线和信号线必须交叉，请确保它们以 90 度角交叉，以最大限度地减少电感耦合。
实施强大的等电位接地技术，使用 360 度夹子将电缆屏蔽层的两端接地，以安全地将噪声从控制电子设备中分流出去。
机架的结构弯曲或机械联轴器的缠绕可能会导致严重的调谐不稳定。当伺服驱动器尝试纠正位置误差时，机械顺应性会产生延迟。这会导致控制环路过度补偿并引起振荡，通常会导致机械装置发出大声的高音尖叫声。
工程师使用驱动器调谐软件生成的波特图来识别这些特定的共振频率。缓解措施包括在伺服驱动器内应用有针对性的陷波滤波器或低通滤波器。这些滤波器会抑制导致机械结构振铃的特定频率，从而允许您增加控制环路增益，而不会引发不稳定。
机械臂、龙门系统或自动电缆轨道等连续运动应用使电机电缆承受数百万次弯曲和扭转循环。在这些环境中使用标准静态电缆可保证铜导体或外护套过早失效。
指定具有适当最小弯曲半径和聚氨酯护套的连续柔性电缆可以防止这种故障。在电缆轨道内正确安装同样重要。您必须确保电缆平放，不扭曲，并且有足够的松弛度以便自由移动，而不会在运动过程中被拉紧。仅在轨道末端固定电缆可防止内部摩擦破坏绝缘层。
大规模制造投资需要可靠、长期的生命周期支持。选择电机生态系统时，您必须评估供应商的交货时间和替换零件的全球可用性。交货时间为 40 周的高度专业化电机会给生产设施带来不可接受的风险。
此外，确保驱动器的长期固件支持和向后兼容性可以保护初始硬件投资。当驱动器在安装十年后出现故障时，您需要确保供应商当前的驱动器系列仍然可以与传统电机和编码器通信，而无需进行完整的机械改造。
根据您的特定机械系统和运动曲线计算所需的连续扭矩、峰值扭矩和负载与转子惯量比。
根据入口防护 (IP) 等级和热管理功能筛选潜在的候选电机，以确保它们能够在实际操作环境中生存。
验证电机反馈机制、所选伺服驱动器和设施的总体工业通信协议之间的兼容性。
编译所有负载数据并咨询专门的运动控制工程师，以在最终确定采购订单之前验证尺寸数学。
答：通过分析负载的反映惯性、摩擦系数和重力来计算均方根 (RMS) 扭矩。将此与特定运动曲线的加速、连续和减速阶段相结合，以确定连续和峰值扭矩需求。
答：高速、高动态应用通常需要 1:1 至 5:1 之间的负载与转子惯量比。这种低比率确保了高控制带宽、快速稳定时间，并防止剧烈加速和减速阶段的机械共振。
答：即使在完全断电后，绝对编码器仍能保留准确的位置数据，使机器能够立即恢复运行。增量编码器仅跟踪相对运动，并要求机器在通电时执行归位序列以找到其零位置。
答：无框电机仅由裸转子和定子组成，不带外壳、轴或轴承。当工程师需要将电机直接集成到机器的机械结构中以最小化重量并优化空间时（例如在机器人关节中），就会使用它们。
答：环境温度高会降低电机与周围空气之间的温差，从而限制电机散发内部热量的能力。这需要工程师降低连续扭矩规格，以防止内部绕组过热。
答：是的，混合制造商是可能的，但它消除了即插即用的简单性。它需要手动配置换向角、反馈参数和调谐环路，与使用匹配组相比，这显着增加了集成时间和工程工作量。
