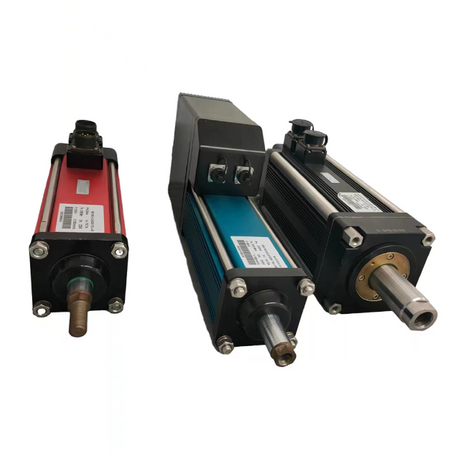

伺服系统的总线电压决定了其绝对性能限制、热效率和基础设施要求。错误指定电压等级会给机械带来严重的操作风险。由于反电动势限制、电缆重量过大以及高功率低压系统中的大量 I⊃2;R 热损耗，工程师经常面临最高速度瓶颈。相反，为简单应用过度指定高压系统会带来不必要的安全合规负担和严格的绝缘要求。评估 高压伺服电机 与 低压伺服电机 需要严格的技术框架。您必须分析扭矩-速度要求、电源可用性、动态负载稳定性和特定于应用的约束。本指南分解了工程差异，以帮助您指定正确的架构、优化热管理并确保运动控制应用中的长期动态稳定性。
速度和反电动势：在反电动势限制性能之前，较高的总线电压与给定电机绕组的较高可实现速度直接相关。
电流和热效率：对于同等的机械功率输出，高压系统消耗的电流成比例降低，从而最大限度地减少 I⊃2;R 损耗并允许使用更小的规格布线。
应用决定架构：低压伺服系统（通常为 24V–72V DC）是电池供电的移动机器人（AGV/AMR）的标准，而高压伺服系统（200V–480V AC）在固定式高扭矩工业自动化中占主导地位。
驱动器匹配至关重要：电机和驱动器之间的额定电压不匹配可能导致严重的绝缘击穿、电压尖峰或扭矩-速度曲线损坏。
安全性和合规性：高压系统需要严格遵守电气安全标准、增强绝缘性和专用外壳，从而影响总安装成本。
目录
低压伺服系统在标准化直流 (DC) 范围内运行。您通常会看到这些额定电压为 12V、24V、48V 和高达 72V DC。这些系统完全依赖直流电源或局部电池阵列，而不是设施主电源。该架构围绕安全触摸电压水平构建。这本质上限制了可用于驱动电机绕组的电势。
从物理角度来看，低压电机具有高度紧凑、高扭矩密度的设计。由于它们在较低电位下工作，因此铜绕组周围的内部介电绝缘层很薄。制造商可以将更多的铜装入更小的定子体积中。这优化了电机以适应空间受限的环境。您经常会发现这些电机采用定制外形、无框架设计或高度集成的模块，其中驱动器和电机共享一个紧凑的外壳。它们专为板载储能决定电气架构的应用而设计。想想空间非常宝贵的自动导引车 (AGV) 轮驱动或机器人关节。
对电池阵列的依赖意味着这些电机必须在常见电池化学物质的放电曲线内高效运行。标称 48V 的磷酸铁锂 (LiFePO4) 电池在重负载下可能会降至 42V。即使在这些放电周期期间直流总线下垂，低压伺服电机也必须缠绕以提供其额定扭矩。

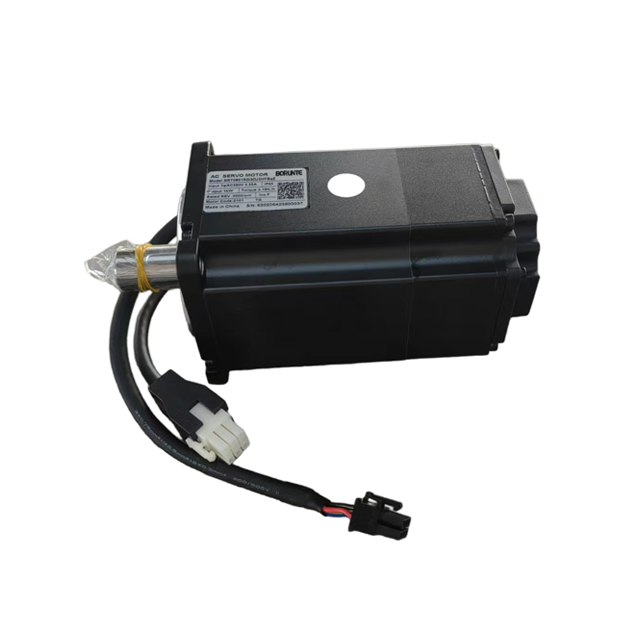

高压伺服系统采用交流 (AC) 主电源运行。它们采用标准工业电压范围，例如 200V、230V、400V、460V 和 480V AC。与低压系统不同，这些系统需要配备坚固的整流桥的伺服驱动器。整流器将输入的多相交流市电转换为高压直流母线。然后，驱动器的逆变器部分调制该直流总线以控制电机相位。
高压伺服电机 的结构差异 很大。为了承受现代脉宽调制 (PWM) 驱动器产生的高电势和快速电压切换，这些电机需要厚重的介电绝缘。它们采用更厚的槽衬、相分离器和先进的灌封化合物。因此，它们采用更大的标准化框架尺寸，例如 NEMA 或公制等效尺寸。
坚固的结构包括先进的散热设计。您将看到重型挤压铝制外壳或主动冷却风扇，用于管理重工业自动化所需的连续功率输出。绝缘等级通常为 F 级或 H 级，允许内部绕组安全地达到高达 155°C 或 180°C 的温度，而不会降低介电强度。对于工厂环境中的连续工作循环，此热余量是必需的。
母线电压与电机转速之间的关系是不可协商的电磁学定律。较低的总线电压本质上会降低伺服系统的最高速度，即使电机的轴承和机械部件的额定转速要高得多。此限制是由反电动势 (back-EMF) 驱动的。
当伺服电机旋转时，其永磁体旋转经过定子绕组。电动机充当发电机。这会产生一个与驱动器提供的电源电压相反的电压。电机旋转越快，反电动势就越高。当反电动势接近可用总线电压时，驱动器无法再将电流推入电机绕组。没有电流，电机就无法产生扭矩。

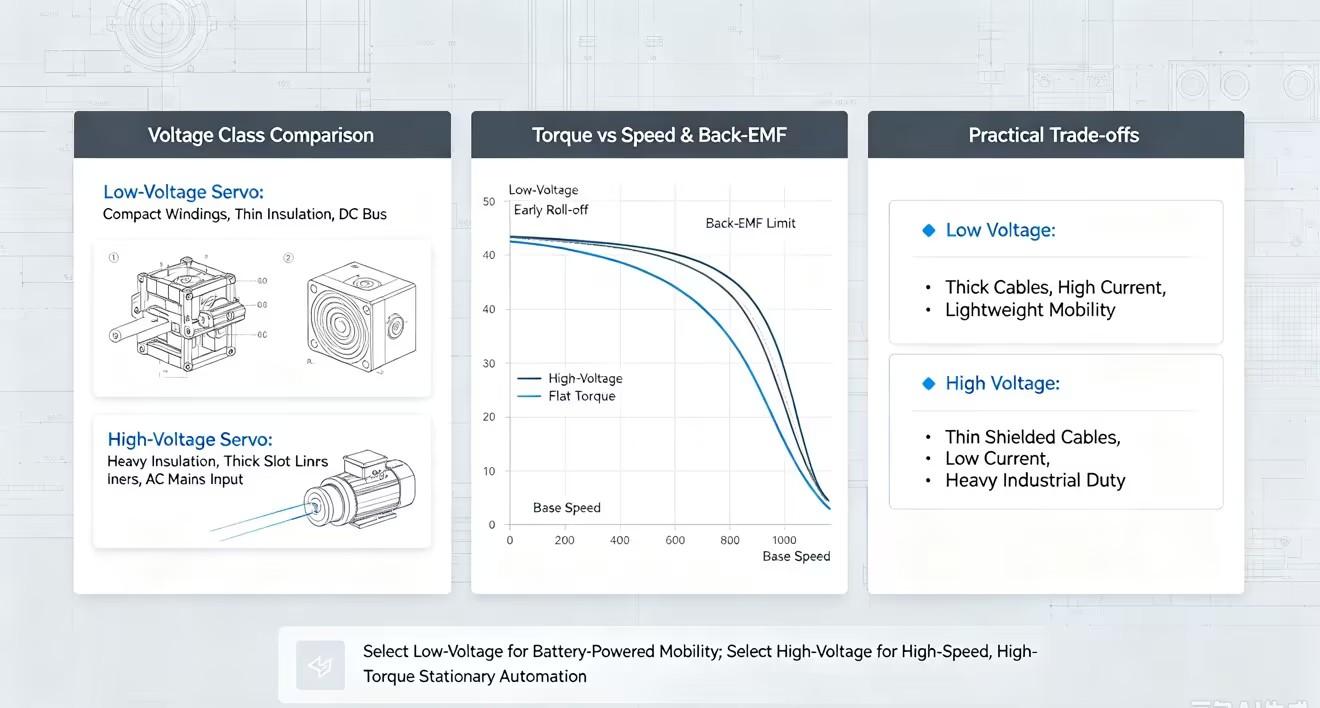

高压系统提供了大量的电势开销。它可以轻松克服反电动势，从而在极高的转速下保持平稳、一致的扭矩传递。如果您检查低压系统的扭矩-速度曲线，您会注意到一个急剧下降点，其中扭矩随着速度的增加而急剧下降。这直接说明了电压瓶颈。 48V 电机可能会在 2,000 RPM 的转速下撞墙，而具有相似机械尺寸的 400V 电机可以将平坦扭矩推至超过 5,000 RPM。
在评估这两种架构时，必须了解功率方程。为了通过低电压电源实现高机械功率输出，系统必须消耗大量电流。在 48V 电压下产生 2,000 瓦的机械功率需要超过 41 安培的连续电流。在 400V 电压下产生同样的 2,000 瓦功率仅需要 5 安培。
业余爱好者和远程控制领域对电流消耗一直存在误解。在 RC 领域，“高电压”通常指的是推动电机超过其标称额定值以获取最大突发功率。这会导致消耗更多的电流。在专业工业工程中，情况恰恰相反。与低压等效系统相比，在完全相同的机械功率输出下，工程高压系统消耗的电流要少得多。
电流消耗的这种差异具有深远的动态和热影响。由于 I⊃2;R 损耗，电气系统中产生的热量随着电流呈指数级增长。低压系统中较高的连续电流和峰值电流会导致电机绕组和驱动器开关组件中快速积聚热量。您必须实施积极的热管理以防止过热。
当前需求的物理影响直接决定了您的基础设施占用空间。高电流需要厚重的铜导体，以防止电缆本身充当加热元件。在推动高功率的低压系统中，所需电缆的绝对厚度成为机械负担。
当您通过多轴机器上的拖链拉动电缆时，电缆重量很重要。推动 2kW 的 48V 系统需要粗 8 AWG 电线。高速反复弯曲会导致机械疲劳并最终失效。执行相同工作的 400V 系统使用 18 AWG 电线。它易于弯曲并可持续数百万次循环。高压系统使用更细、更轻的电缆，因为它们的电流消耗只是低压系统的一小部分。
铜的减少提供了主要的机械优势。它大大减少了动态电缆轨道内的阻力和机械磨损。它降低了机械臂上的移动质量，提高了整体系统的响应能力。它简化了紧凑机器底盘的布线。然而，高压电缆需要更厚、高度专业化的介电绝缘层，以防止电弧、管理电磁干扰 (EMI) 并确保符合工业安全标准。
低压伺服系统是移动性和板载电力存储是主要限制的应用的标准。它们经过专门设计，可与直流电源无缝集成。您会在无法使用系留电源的环境中找到它们。
自动导引车 (AGV) 在仓库楼层导航。
用于物流和履行的自主移动机器人 (AMR)。
需要在没有系留电源的情况下进行精确运动的便携式医疗设备。
在离网环境中运行的远程检查设备。
农业机器人在开阔的田野中依靠电池供电运行。
在这些电池供电的系统中，低电压是绝对必要的。尝试将电池直流电转换为高压交流电的电力效率很低。它通过重型逆变器增加了巨大的重量并消耗了宝贵的物理空间。低压架构在需要安全触摸电气系统的环境中具有明显的优势。在 60V DC 以下运行通常符合安全超低电压 (SELV) 或保护性超低电压 (PELV) 的要求。这大大减少了对重型物理防护和复杂的人员安全协议的需求。
高压伺服系统在重工业、固定自动化和需要极高动态性能的应用中占据主导地位。它们旨在利用现代制造设施的现有电气基础设施。当您可以使用电网电源并需要最大机械输出时，您可以指定这些。
多轴 CNC 加工中心切割硬质金属。
需要连续、快速循环的高速包装线。
用于汽车焊接的重负载工业机器人手臂。
固定式自动化装配设备。
大型物料搬运龙门架。
这些应用依赖于设施主电源，通常是三相交流电。在大型工厂车间内分配高压非常高效。它最大限度地减少了长电缆运行时的电压降。在这些设置中，高电压最显着的优势是能够执行大量负载的快速加速和减速。由于即使在峰值功率瞬态期间，电流消耗也保持相对较低，因此系统可以执行剧烈的运动曲线，而不会触发过流保护或导致局部电网电压骤降。
伺服驱动器本身的架构根据电压等级的不同而发生巨大变化。高压驱动器是复杂的功率转换单元。它们需要强大的内部整流电路将输入的三相交流电源转换为稳定的高压直流总线。该整流级需要重载二极管、大型散热器和大量内部滤波。这本质上增加了电气柜内驱动器的物理尺寸和占地面积。
低压驱动器具有更简单的功率级，因为它们直接由外部直流电源或电池供电。它们不需要交流转直流整流器。这种简单性将工程负担转移到其他地方。低压驱动器需要大量的内部电容器组。这些电容器对于处理再生能量和防止高扭矩瞬态期间严重的电压骤降至关重要。如果直流电源无法足够快地响应突然的电流需求，则电容器必须桥接间隙，以防止驱动器因欠压而发生故障。
电机和驱动器之间的额定电压不匹配是一个灾难性的工程错误。您必须确保驱动器的输出特性和电机的绝缘等级之间严格兼容。
将低压电机与高压驱动器配对是最危险的不匹配。低压电机缺乏承受高电势所需的厚介电绝缘层。当受到交流驱动器的高电压和快速电压切换（高 dv/dt）时，电机的内部绝缘会迅速击穿。这会导致电机外壳内产生电晕放电和臭氧。臭氧会腐蚀铜线上的薄薄的珐琅质。这会导致相绕组之间或从绕组到电机外壳的立即短路，从而永久损坏定子。
在低压驱动器上运行高压电机不会损坏电机，但会导致巨大的性能损失。由于驱动器无法提供足够的电压来克服电机的反电动势，因此系统面临严重的速度瓶颈。电机将完全无法达到其额定转速或提供其额定机械功率。该系统对于动态应用程序实际上变得毫无用处。
每当伺服系统使负载减速时，电机就会充当发电机。它将动能作为反向电流推回电气系统。根据电压等级的不同，管理这种再生能源需要完全不同的策略。
在高压系统中，变频器的直流母线吸收该能量，导致母线电压升高。为了防止过压故障，高压驱动器采用内置制动斩波器。这些斩波器将多余的能量输送到重型泄放电阻器中，以热量的形式耗散掉。在高度先进的多轴系统中，再生电源可以反转这种能量并将其推回到设施的交流电网中。这提高了工厂的整体效率。
在低电压、电池供电的系统中，再生能量被路由回电池阵列。虽然这可以给电池充电，但也存在很大的风险。电池有严格的充电接受限制。如果减速太大，返回的能量将使系统电压升高。这可能会使电池管理系统 (BMS) 过压或损坏驱动器。当电池无法足够快地吸收多余能量时，低压系统通常需要特定的电压钳位电路或外部转储电阻器来安全地烧掉多余的能量。
部署高压系统会带来严格的监管负担和安全合规要求。在 400V 或 480V AC 下运行的机械符合严格的工业安全指令，包括 OSHA 法规、NFPA 79 和 IEC 60204-1 标准。这些规定规定了机器电气设计的各个方面。
工程师必须实施强制上锁/挂牌 (LOTO) 程序，以确保系统在维护前完全断电。高压系统需要专门的、重接地的电气外壳，并带有联锁门，以防止在通电时进入。法律上仅允许经过认证的电气人员对这些面板进行维修或故障排除。物理隔离要求包括屏蔽电缆、重型 M23 圆形连接器以及高压电源线与低压信号线的严格分离。这显着增加了机器构建的复杂性。
在设计运动控制系统时，您必须平衡组件的物理尺寸和长期运行效率。低压系统需要高电流的外部电源。如果您使用低压伺服系统构建固定机器，则必须采购能够连续提供 50 至 100 安培电流的大型重型直流电源。再加上路由电流所需的粗铜缆，随着机械功率需求的增加，电气基础设施的物理体积扩展得很差。
高压系统可大规模提供极其优越的电力效率。由于它们消耗的电流较低，因此对设施电气基础设施的热管理要求显着降低。您不需要大量的外部直流电源。您只需通过标准断路器和接触器将驱动器直接连接到设施的交流电源即可。对于需要多轴同步运动的高功率工业应用，高压架构的运行效率和简化的基础设施提供了更清洁、更稳定的工程解决方案。
工程指标 | 低压伺服电机 | 高压伺服电机 |
|---|---|---|
典型电压范围 | 24V 至 72V 直流 | 200V 至 480V 交流 |
主电源 | 电池阵列、直流电源 | 设施交流电源（三相） |
电流消耗（等功率） | 异常高 | 显着低 |
绝缘要求 | 薄型（针对空间进行了优化） | 厚（高介电强度） |
最高速度限制 | 早期反电动势成为瓶颈 | 最大 RPM 的高开销 |
再生处理 | 电池吸收、钳位电路 | 泄放电阻、电源回路 |
理想的应用 | AGV、AMR、便携式设备 | CNC、包装、重型机器人 |
电缆尺寸 | 厚规格（厚铜） | 薄规格（轻量级） |
计算特定运动曲线的绝对峰值机械功率和 RMS 扭矩要求，以确定基线电流需求。
根据制造商规格映射所需的扭矩-速度曲线，以识别较低电压范围内反电动势引起的潜在速度瓶颈。
评估您的设施或机器的电源基础设施，以确定布线厚的高电流直流电缆与屏蔽交流电源布线的可行性。
直接咨询您的伺服驱动器制造商，以验证确切的电机驱动器兼容性，确保您避免灾难性的绝缘击穿风险。
根据最重机械轴的最大减速负载来调整再生制动电阻或钳位电路的大小。
答：不会。在工业工程中，产生完全相同的机械功率时，高压伺服电机消耗的电流比低压电机少得多。高电压意味着更高电流的误解来自业余爱好者领域，在该领域，将电压推至超过标称额定值会迫使更高的突发功率。
答：是的，但会带来严重的性能损失。低压驱动不会损坏高压电机，但无法提供足够的电势来克服电机的反电动势。这会导致极端的速度瓶颈，从而阻止电机达到其额定转速或功率输出。
答：这种不匹配会迅速损坏电机。低压电机缺乏处理高电势所需的厚介电绝缘层。驱动器的高电压和快速开关频率将导致内部绝缘击穿，从而导致灾难性的短路。
答：低压系统需要大量电流才能产生高扭矩。在快速加速过程中，突然的峰值电流需求可能会压垮直流电源或电池阵列。如果电源无法足够快地提供电流，系统电压会暂时下降，从而导致电压骤降。
答：是的，从触电的角度来看。在 60V DC 以下运行的系统通常符合安全超低电压 (SELV) 标准。它们被认为可以安全触摸，减少了高压系统所需的重型防护、专用外壳和严格的上锁/挂牌程序的需要。
答：反电动势是旋转电机产生的与电源电压相反的电压。随着速度增加，反电动势增加。如果反电动势等于总线电压，电机就无法旋转得更快。您必须选择足够高的电压等级，以便在所需的最高速度下克服反电动势。
