现代半导体节点的几何尺寸不断缩小，误差范围为零。当您处理 5 纳米以下和 3 纳米以下架构时，您需要每个机器组件具有前所未有的精度。晶圆定位、光学检查和光刻需要绝对的机械完美。运动系统的不稳定会直接影响您的关键生产指标。振动、热漂移和缓慢的稳定时间会破坏晶圆产量。它们降低了制造产量并提高了废品率。选择正确的 运动控制解决方案 需要远远超出基本规格表的范围。工程团队必须评估有效负载变化下的动态性能。您必须验证严格的洁净室合规性，并确保与先进计量的无缝集成。此外，评估供应商扩大生产规模的能力可以确保长期生产稳定性。硬件、软件和电子设备必须作为一个统一的、确定性的系统运行，才能在不牺牲纳米级精度的情况下达到每小时晶圆产量的目标。
成品率保护至关重要：纳米级精度和主动减振直接决定高密度晶圆加工中的缺陷率。
吞吐量与精度的权衡：最有效的运动架构可以平衡快速点对点运动与超短稳定时间，从而在不牺牲精度的情况下最大限度地提高每小时晶圆产量 (WPH)。
环境约束决定了设计：洁净室（ISO 1-3 级）和超高真空 (UHV) 要求严重限制了运动系统中的材料选择、润滑和热管理策略。
软件和控制是差异化因素：仅靠硬件是不够的；现代解决方案依赖于结合迭代学习控制（ILC）和基于人工智能的模型的混合方法来实时补偿动态干扰。
目录

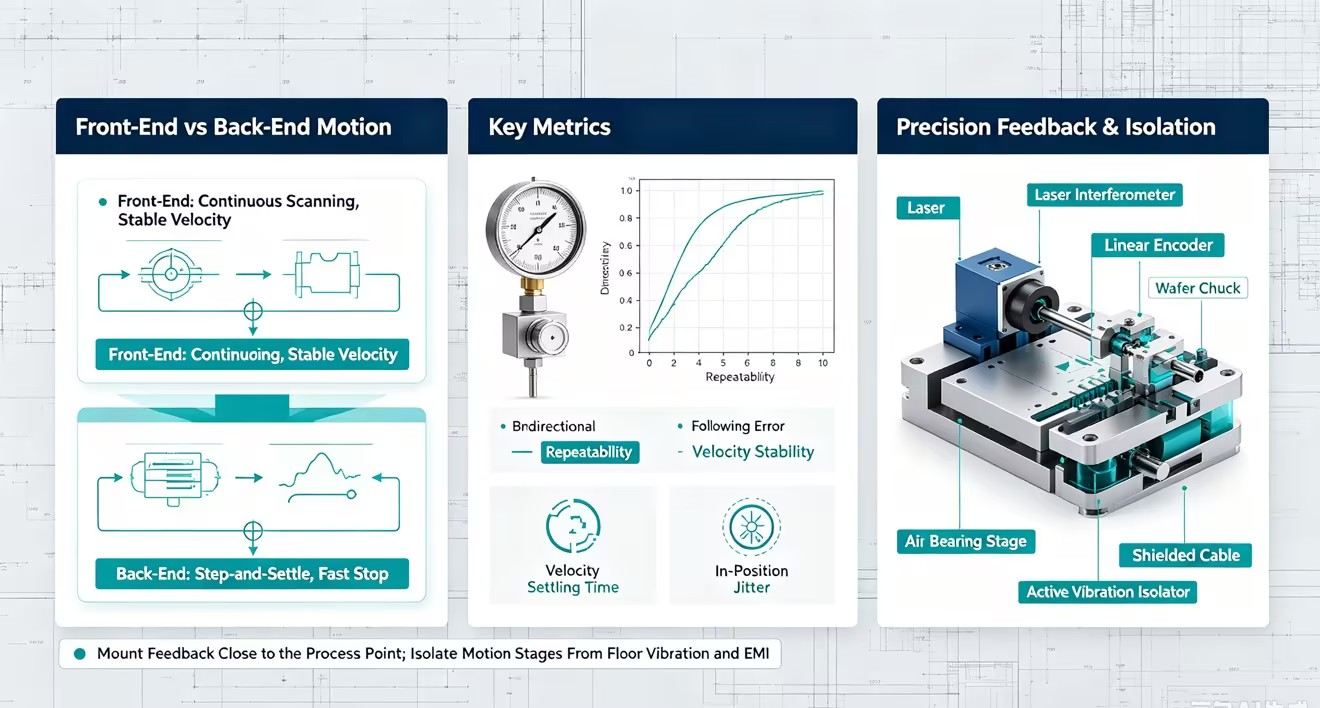

运动要求在整个制造生命周期中发生了巨大变化。前端光刻需要连续、超平滑的扫描。恒定速度是晶圆曝光期间的绝对要求。即使是微小的速度波动也会使抗蚀剂上的电路图案变形。平台必须完美滑动，同时保持掩模版和晶圆之间的纳米级对准。我们经常看到工程团队在同步方面遇到困难，因为掩模版平台通常以晶圆平台速度四倍的速度沿相反方向移动，以抵消反作用力。
相反，后端进程需要剧烈加速。先进的封装、引线键合和最终测试应用依赖于激进的步进和稳定曲线。工作台必须在模具位置之间快速移动、立即停止并保持刚性位置。高加速度移动会引起机架中严重的结构振动。系统必须在几毫秒内抑制这些振动才能开始下一个操作，否则您将面临巨大的吞吐量瓶颈的风险。
评估系统能力需要定义严格的、可测量的性能指标。双向重复性确保平台从任何方向返回到完全相同的坐标，这对于叠加对齐至关重要。跟随误差测量动态运动过程中指令轨迹与实际位置之间的实时偏差。速度稳定性决定了扫描操作的平稳性，通常以目标速度的百分比来衡量。纳米级分辨率决定了控制器可以执行的最小可能增量运动。这些指标定义了高密度制造中可接受性能的基线。
绩效指标 | 前端应用重点 | 后端应用重点 | 主要工程挑战 |
|---|---|---|---|
速度稳定性 | 关键（光刻扫描） | 低优先级 | 消除电机齿槽效应和轴承摩擦 |
稳定时间 | 中等优先级 | 关键（引线键合、检查） | 快速抑制结构共振 |
跟随误差 | 关键（动态跟踪） | 中等优先级 | 高频伺服环路更新 |
双向重复性 | 关键（覆盖对齐） | 关键（芯片放置） | 管理热漂移和滞后 |
大批量制造环境依赖于连续、不间断的运行。运动系统故障导致整条生产线停顿，造成严重的瓶颈。在计量工具检测到错误之前，校准漂移就毁掉了整批昂贵的晶圆。计划外的维护会导致生产计划发生灾难性的延误。设备可靠性直接决定晶圆厂的产量。系统必须在数百万次循环中保持体积精度而无需干预。定位精度的下降会导致直接的产量损失。稳健的机械设计与预测性维护算法相结合，可以防止这些灾难性故障并保持生产线正常运行。
结构设计决定了最终的性能能力。空气轴承提供完全无摩擦的行程。一层压缩空气薄膜将移动托架与底座分开。这消除了机械磨损并完全防止颗粒产生。空气轴承提供卓越的速度稳定性，使其成为 ISO 1 级洁净室和前端扫描应用的黄金标准。然而，它们需要连续的、高度过滤的空气供应，并且对压力波动高度敏感。
机械交叉滚子轴承为高有效负载应用提供巨大的负载能力和卓越的结构刚度。现代机械轴承利用先进的保持架来防止保持架在高加速度短行程期间蠕变。尽管取得了这些进步，机械轴承仍然会产生摩擦。这种摩擦会产生微小的速度波动和潜在的颗粒污染，需要专门的真空兼容润滑脂来抵抗脱气。
特征 | 空气轴承平台 | 机械交叉滚子轴承 |
|---|---|---|
摩擦力等级 | 归零（非接触式） | 低到中（滚动接触） |
速度脉动 | 极低 | 低速时明显 |
洁净室适用性 | ISO 1 级（无颗粒产生） | ISO 3-5 级（需要专用润滑脂） |
负载能力 | 中等（取决于表面积） | 极高 |
维护 | 需要清洁空气供应监控 | 需要定期重新润滑 |
线性和旋转直接驱动电机消除了机械间隙。它们将有效负载直接耦合到电磁力发生器。这将从传动系统中移除皮带、滚珠丝杠和齿轮。无铁芯直线电机在这里特别有用，因为它们表现出零齿槽扭矩，确保完美平滑的扫描。直接驱动最大限度地提高机械刚度并提高伺服带宽。压电执行器可进行超精细定位。他们利用晶体膨胀来实现亚纳米分辨率。压电系统还在关键暴露期间提供主动振动消除。

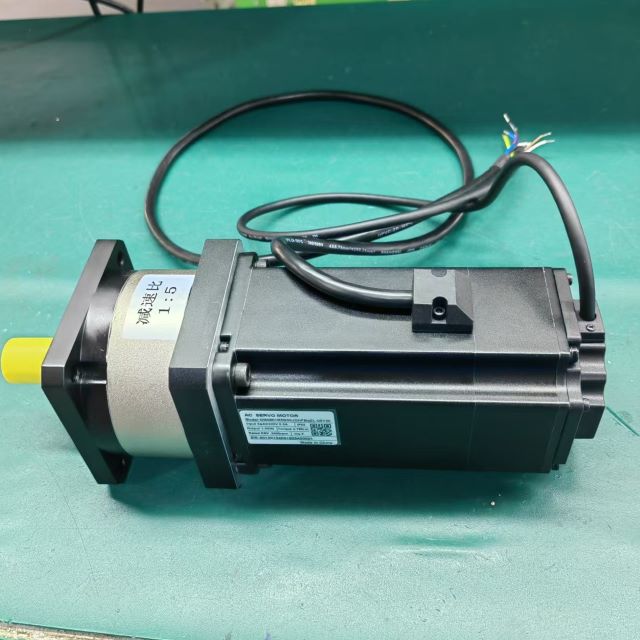

伺服驱动器提供驱动这些电机所需的功率密度。工程师必须选择能够最大限度减少电磁干扰 (EMI) 的驱动器。过多的 EMI 会干扰邻近的计量设备并破坏高分辨率传感器数据。高性能驱动器需要集成冷却通道来管理其热足迹。散热可防止机架热膨胀，否则会使坐标系变形。
闭合位置环需要特殊的反馈机制。高分辨率线性编码器和激光干涉仪向控制器提供实时位置数据。光学编码器利用衍射原理来实现皮米级分辨率。我们经常指定 Zerodur 或 Invar 标度，因为它们接近于零的热膨胀系数可以防止温度波动期间的测量漂移。
传感器放置与传感器质量同样重要。反馈传感器必须测量实际的兴趣点。测量电机位置会引入阿贝误差。阿贝误差会放大给定距离上的角度偏差。如果平台稍微倾斜或偏转，晶圆表面的误差就会被放大。将干涉仪直接安装在晶圆卡盘上可以消除这种机械顺应性。这可确保控制器接收准确的真实坐标数据。
就位抖动会破坏光刻过程中的曝光清晰度。动态跟随误差会破坏高速光学检测。系统必须在动态负载下保持绝对稳定性。结构刚度在动态稳定性中起着重要作用。舞台材料必须具有高比刚度以抵抗变形。碳化硅和氧化铝陶瓷在高端应用中占据主导地位，因为它们将结构谐振频率推得更高。更高的谐振频率允许控制器利用更高的增益设置，而不会导致不稳定。这提高了整体控制带宽并减少了激进操作期间的动态跟随误差。
吞吐量决定晶圆厂的盈利能力。运动系统必须安全地执行激进的加速曲线。然后它必须在短短几毫秒内稳定在纳米误差带内。每次移动节省的毫秒数在生产班次中转化为巨大的吞吐量增益。先进的轨迹规划可最大限度地减少机械冲击。 Jerk 表示加速度的变化率。高冲击力会激发机架并产生残余振动，需要一段时间才能减弱。平滑、加加速度限制的轨迹生成（例如 S 曲线分析）可以防止这些振动。这使得平台能够更快地稳定并更快地开始处理。
半导体工艺在极端环境下运行。材料释气会污染超高真空 (UHV) 室、镀膜光学器件并损坏晶圆。严禁使用标准塑料、粘合剂和油脂。真空兼容组件是绝对必需的。工程师必须指定专用电缆、非磁性材料和可烘烤的组件。电缆管理系统经常导致颗粒脱落。随着时间的推移，持续弯曲会使标准电缆护套退化。无轨电缆和扁平柔性设计可防止这种退化。它们可确保连续运动而不影响 ISO 1-3 级洁净室标准。
无需高级软件控制，硬件功能即可达到峰值。高频伺服更新率（在 EtherCAT 网络上通常超过 4kHz）对于纳米精度至关重要。运动控制器需要先进的陷波滤波器来抑制机架中的特定机械共振。低通滤波器消除传感器数据中的高频噪声。迭代学习控制 (ILC) 消除了重复的跟踪错误。 ILC 分析之前的运动周期并对已知干扰进行预补偿。
新兴的混合模型集成了基于人工智能的算法。神经网络补充了确定性控制信号。人工智能模型根据电机电流和环境温度等运行参数来预测热漂移。他们应用实时补偿来保持体积精度。人工智能还可以通过分析电机电流特征来发现轴承磨损的早期迹象，从而在故障发生之前向技术人员发出警报，从而实现预测性维护。
制作单个精密平台的原型与大批量生产有很大不同。供应商必须提供全面的制造服务。他们必须从定制工程无缝过渡到全球部署。半导体行业依赖于严格的“精确复制”方法。每个交付的系统必须具有相同的性能。台湾安装的舞台必须与亚利桑那州安装的舞台完美匹配。供应商必须表现出严格的供应链控制。他们必须利用自动化测试、全面的文档和严格的修订控制来保证全球所有站点的一致性。
工程团队不断权衡定制设计与标准组件。定制多轴龙门架需要大量的前期工程。它们的交货时间较长，需要进行广泛的验证测试。然而，定制设计优化了特定有效载荷的质量、刚度和热管理。它们允许工程师将冷却通道和电缆布线直接集成到结构铸件中。
商业现成 (COTS) 阶段可提供更快的部署。他们使用经过验证的标准化组件。集成堆叠式 COTS 平台通常会带来对齐挑战。由于螺栓连接，堆叠级会加剧角度误差并降低整体系统刚度。流程的独特性决定了正确的路径。标准自动化组件非常适合基本晶圆处理和 EFEM 集成。复杂的光学检测和光刻需要定制设计的平台才能达到性能目标。
所有机械系统都会随着时间的推移而退化。摩擦会导致交叉滚子轴承和滚珠丝杠磨损。这种磨损会增加间隙并降低双向重复性。非接触式系统理论上具有无限的使用寿命。空气轴承和直接驱动电机完全消除了机械摩擦。然而，这些系统需要严格的环境控制以防止气隙污染。
无论采用何种架构，体积精度都会随着时间的推移而发生漂移。热循环和结构沉降改变了机器的几何形状。系统需要频繁的激光校准。工程师必须使用激光干涉仪执行结构映射，以更新控制器中的误差补偿表。这样可以在设备的操作生命周期内保持精度，并确保工具与其原始工厂校准相匹配。
将新控制器改造到旧设备中会带来巨大的风险。通信协议必须完美一致。现代系统利用 EtherCAT 或 PROFINET 进行确定性的高速通信。传统设备可能依赖于过时的模拟信号或较慢的串行总线。延迟问题会破坏多轴同步。精密平台和更广泛的自动化系统之间的无缝切换至关重要。设备前端模块 (EFEM) 和晶圆处理机器人必须与主平台完美同步，以防止晶圆碰撞。
硬件在环 (HIL) 仿真可防止部署失败。工程师必须在采购前强制要求进行全面的 API 评估。在模拟环境中测试通信握手可以消除晶圆厂车间的集成意外情况。
外部环境因素很容易破坏纳米精度。地板振动直接耦合到机架中。洁净室 HVAC 系统产生的噪音会扰乱敏感的计量。驱动器引起的 EMI 会破坏高分辨率编码器信号。缓解措施需要采用全设施范围的工程方法。指定主动隔振系统以将机器与地面分离。在安装阶段要求进行严格的环境现场调查。根据标准 VC-E 或 VC-F 曲线测量地板振动，以确保合规性。需要屏蔽、低噪声驱动架构。正确的接地和电缆隔离可保护信号完整性免受高压开关噪声的影响。
成功的半导体运动架构需要严格的工程纪律。机械、电子和软件必须共同设计以消除动态误差。隔离一个组件会危及整个系统。工程团队必须根据可验证的洁净室认证和实际有效负载条件下经过验证的动态性能来评估供应商。
为确保部署成功，请执行以下步骤：
在与供应商合作之前，定义准确的有效负载质量、重心和最大吞吐量限制。
请求基于特定步进和沉降曲线的全面动态仿真数据。
要求在实际有效载荷和热条件下进行概念验证测试。
进行环境现场调查以量化地板振动和噪音水平。
验证供应商的“精确复制”制造协议和全球支持基础设施。
答：光刻过程中定位误差会直接降低叠印精度。如果晶圆层没有完美对齐，最终的电路就会失败。纳米级精度可以防止这些缺陷，直接保护晶圆良率并最大限度地提高每批次的功能芯片数量。
答：机械轴承使用物理滚子，提供高刚度，但会产生摩擦和颗粒。空气轴承漂浮在无摩擦的气垫上。它们消除了磨损和颗粒的产生，使其成为 ISO 1 级洁净室中超高精度扫描的理想选择。
答：稳定时间是结构振动在快速运动后衰减所需的延迟。在数千个分步测量过程中仅节省几毫秒，效果就很快。更快的沉降直接增加了每小时处理的晶圆总数。
答：系统必须符合 ISO 1-3 级标准。这需要低释气材料、专门的无轨电缆管理以及封闭式或无摩擦驱动器。禁止使用标准润滑剂和塑料，以防止颗粒脱落和分子污染。
答：人工智能算法通过预测热漂移并实时补偿来补充传统控制回路。人工智能还可以通过分析电机电流数据来在发生灾难性故障之前检测微观轴承磨损，从而增强预测性维护。
答：阿贝误差是一种角度定位误差，随着距测量轴距离的增加而放大。在晶圆定位中，将反馈传感器安装在远离实际晶圆卡盘的位置会带来微观偏差。先进的计量放置消除了这种偏移。
