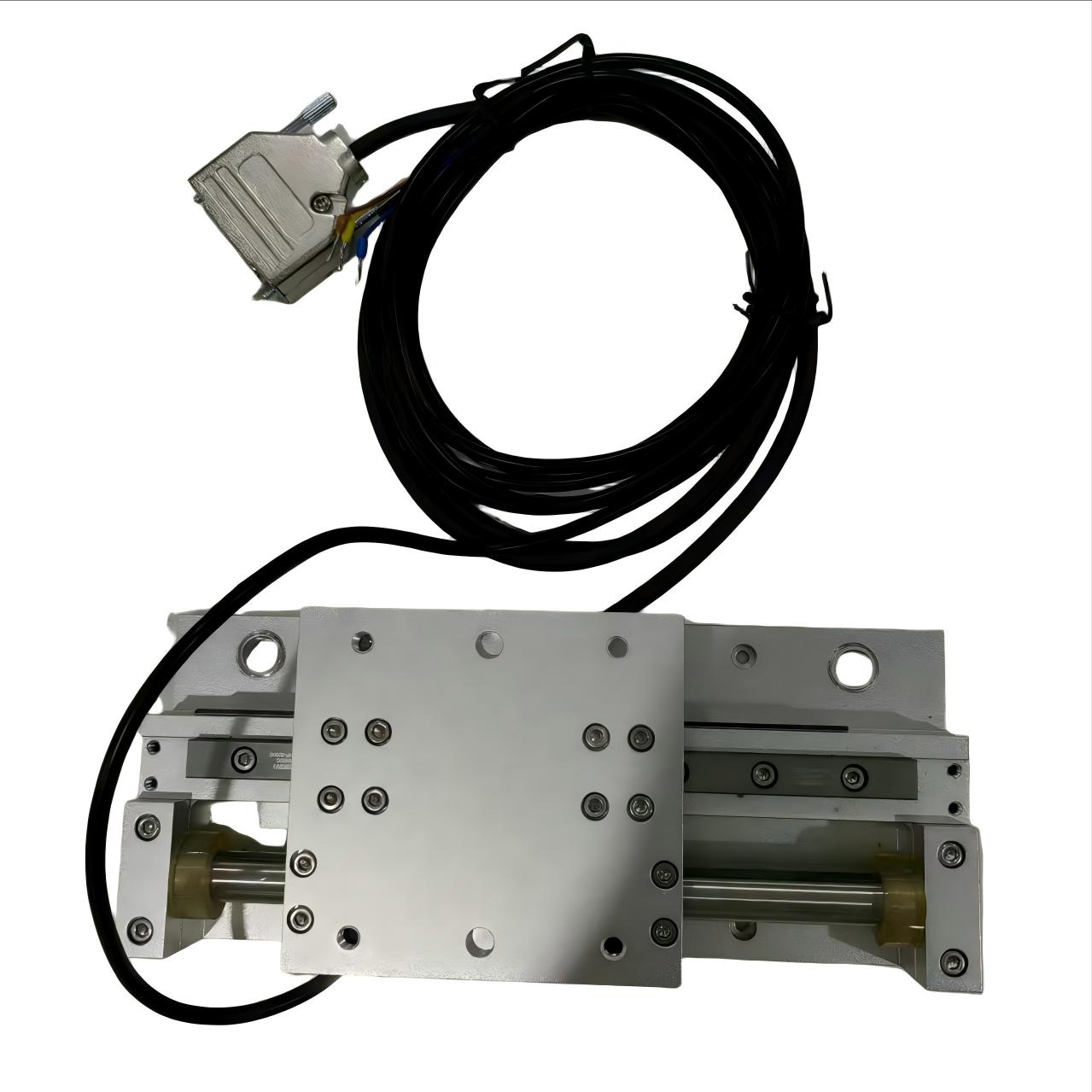

要实现亚微米精度，必须从旋转机械传动装置转变为线性机械传动装置（例如滚珠丝杠或齿轮齿条组件）到直接驱动系统。选择正确的电机决定了整个运动系统的成败。过度指定电机会扩大系统占地面积并增加不必要的质量。规格不足会导致热故障、不可接受的稳定时间或由于齿槽力和结构共振而导致轨迹跟踪受损。
本指南提供了用于评估、确定尺寸和选择 用于精密定位的直线电机的系统框架。我们平衡动态性能要求与热、环境和控制约束，以确保最佳的机器设计。您将学习如何将电磁拓扑与您的运动学曲线相匹配、降低集成风险以及优化纳米级跟踪的伺服控制。
拓扑决定精度：无铁芯线性电机消除了纳米级跟踪的齿槽效应，而铁芯电机则提供重负载所需的高力密度。
热管理至关重要：持续受力能力受到系统散热能力的严格限制；热膨胀直接降低计量级的定位精度。
所需的系统级方法：如果没有同等能力的高分辨率编码器、刚性结构基础和具有高频更新率的先进伺服驱动器，高端直线电机就无法实现精确定位。
目录
将电机的电磁设计与应用相匹配需要深入了解有效负载动态、速度曲线、环境条件和平滑度要求。您选择的拓扑从根本上限制了系统可实现的最大性能。工程师必须评估力密度、热耗散和速度脉动之间的权衡。

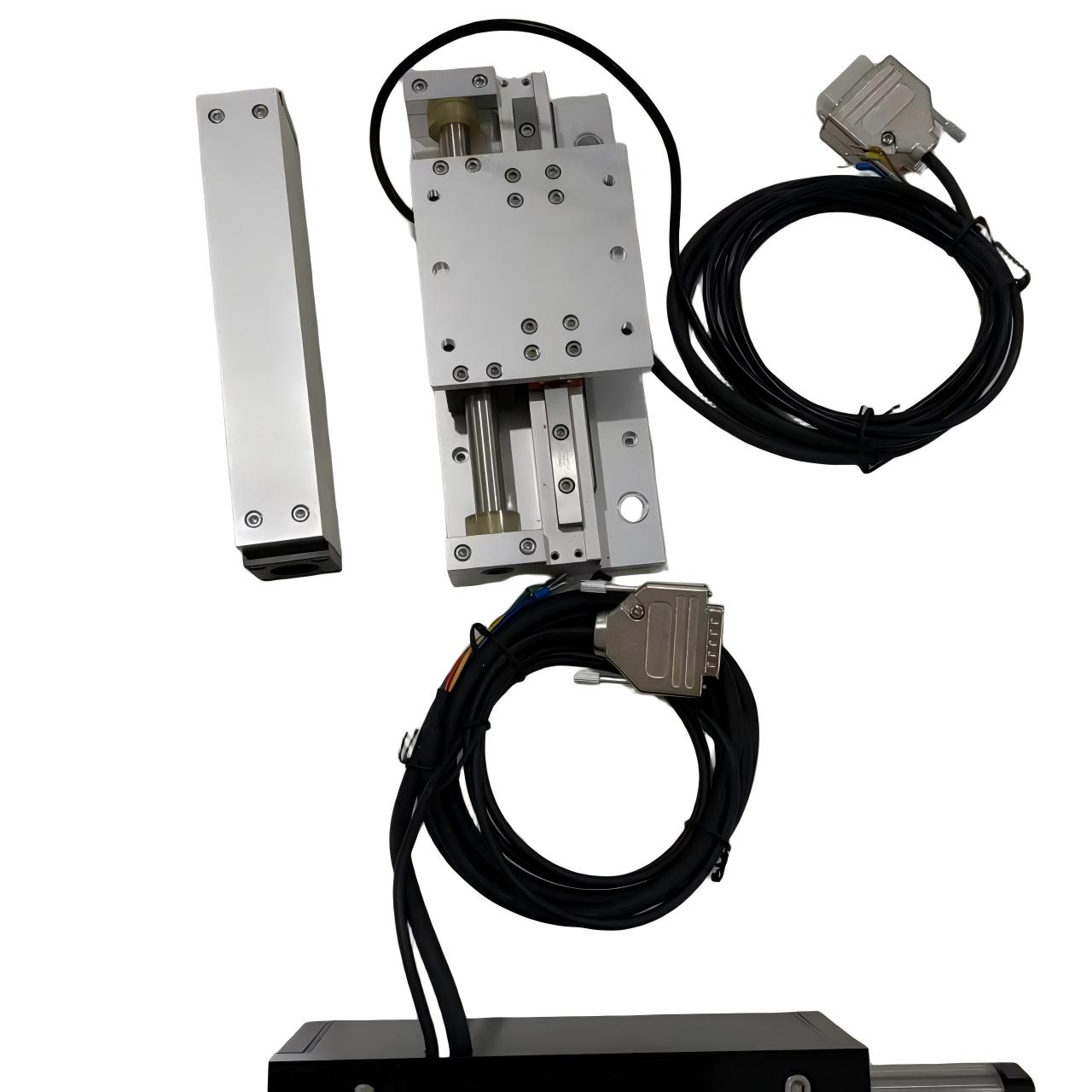

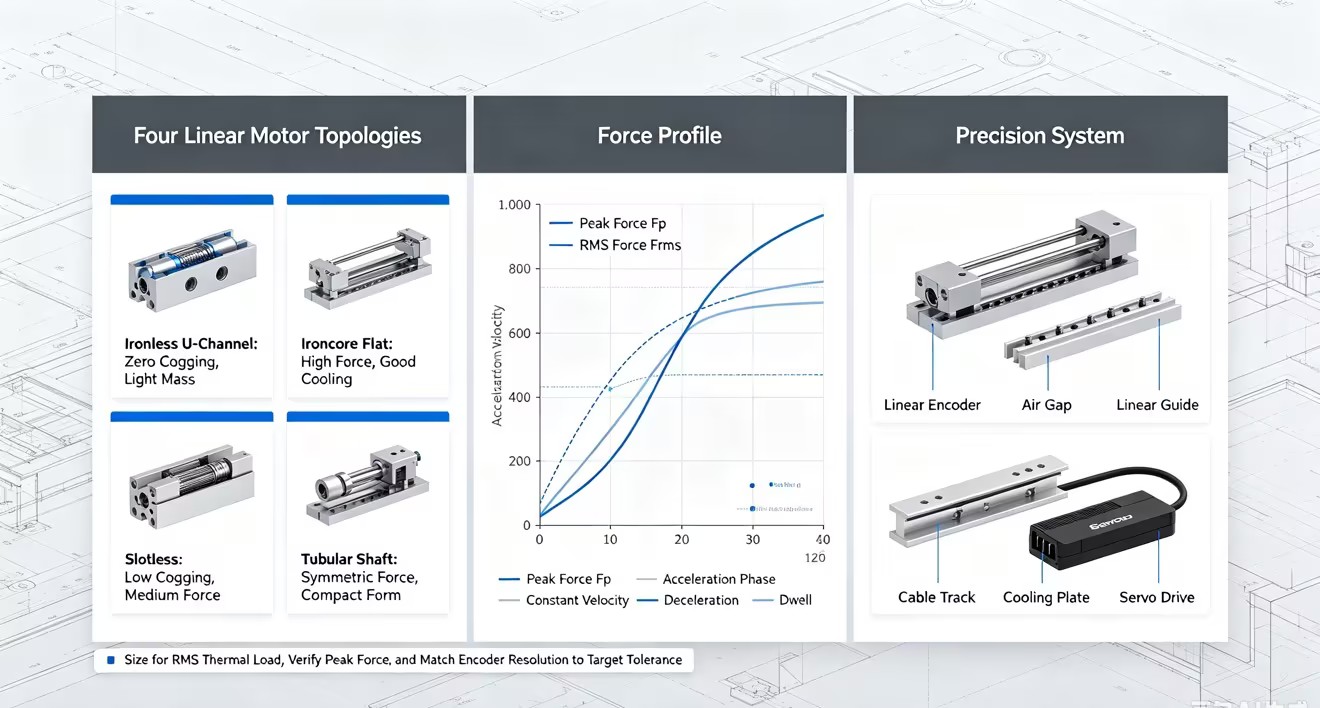

拓扑结构 | 力密度 | 齿槽 | 散热 | 最佳应用 |
|---|---|---|---|---|
无铁芯（U 型槽） | 低的 | 零 | 贫穷的 | 半导体检测、光学计量 |
铁芯（扁平） | 高的 | 高的 | 出色的 | 机床、重载龙门架 |
无槽 | 中等的 | 低的 | 好的 | 数码印刷、医学影像 |
管状（轴） | 中等的 | 零（径向） | 好的 | 包装、装配自动化 |
无铁芯电机具有由封装在环氧树脂中的铜线圈构成的施力器。这些线圈在以 U 形通道配置排列的双平行磁轨之间移动。由于施力器内不含铁，施力器与磁路之间绝对不存在磁吸引力。线圈缠绕技术通常利用重叠图案来最大化磁场内铜的体积，稍微补偿铁芯的缺失。
该设计实现了零齿槽效应。不含铁消除了通常会导致速度波动的磁性制动力。移动质量仍然非常低，允许极高的加速度。轴承经历零磁性预载，这减少了摩擦并延长了线性导轨的使用寿命。缺乏吸引力还简化了机器底座的机械设计，因为它不需要抵抗巨大的向下拉力。
这些特性使无铁芯拓扑成为超高精度定位的标准。它们在恒速扫描应用中表现出色，例如半导体晶圆检测、平板显示器制造和光学计量。高动态、轻负载移动极大地受益于高力质量比。当与空气轴承系统配合使用时，无铁芯电机可以实现单位数纳米的跟踪误差。
然而，这种拓扑结构存在明显的权衡。与铁芯替代品相比，连续力密度明显较低。散热本质上很差，因为发热线圈是用环氧树脂绝缘的，而不是直接安装到导热铁定子上。热量必须通过气隙消散，或者通过连接到强制安装表面的强制风冷或液体冷却板进行主动管理。热时间常数非常短，这意味着如果尺寸不合适，线圈在剧烈的加速过程中可能会迅速过热。
铁芯电机利用缠绕在硅钢片上的线圈。这种铁基施力器与单个扁平永磁轨道相互作用。铁芯的存在集中了磁通量，从而形成高效的电磁电路。制造商经常采用分数槽绕组来优化磁链并最大化每安培电流的力输出。
这种设计产生巨大的连续力和峰值力。铁芯充当优良的热导体，将热量从线圈转移到机器底座或集成液体冷却通道中。力密度最大化，使紧凑型电机能够驱动大量负载。坚固的结构比裸露的环氧树脂线圈更能承受恶劣的工业环境。
铁芯拓扑在高加速点对点移动中占主导地位。它们是重负载、数控加工中心和大型激光切割龙门的首选，在这些领域，克服惯性是主要的工程挑战。它们提供了以多个 G 加速重型钢制托架和切割头所需的强力。
主要缺点是引入齿槽力。当施力器的铁齿经过磁轨的交替磁极时，磁吸引力会发生波动。这会产生等效的扭矩脉动，使亚微米稳定变得复杂，并在低速扫描期间引入速度误差。为了缓解这种情况，制造商经常将磁体倾斜在轨道上，这样可以平滑磁极之间的过渡，但会稍微降低总力。此外，施力器和轨道之间的强磁吸引力需要重型线性导轨来保持气隙并防止结构偏转。
无槽设计试图弥合无铁芯技术和有铁芯技术之间的差距。线圈安装在铁背板上，但该设计缺乏标准铁芯定子中的传统槽齿。线圈位于背铁和磁铁之间的气隙中。这些线圈的制造过程高度专业化，通常需要在高压下将它们成型并直接粘合到背铁上。
与开槽铁芯设计相比，这种配置显着减少了齿槽效应。连续磁吸引力较低，磁极之间的过渡更加平滑。同时，与纯无铁设计相比，背铁具有更好的散热性和更高的力密度。线圈表面的磁通量更加平衡，减少了局部热点。
无槽电机适合需要介于极度平滑和高力之间的中间地带的应用。高端数字印刷、DNA 测序机和精密装配自动化经常利用这种拓扑来平衡速度稳定性和有效负载能力。当无铁芯电机缺乏必要的推力，但铁芯电机会产生过多的振动时，它们提供了实用的折衷方案。
权衡包括比无铁设计更重的移动质量。该系统仍然对轨道表现出一定的磁吸引力，需要坚固的轴承支撑，尽管不如全开槽铁芯电机那么极端。无槽电机中的气隙通常较大，以容纳线圈，这需要更强、更昂贵的稀土磁体来维持磁通密度。
管状电机采用圆柱形设计。包含线圈的施力器沿着磁棒或磁轴移动。磁通量呈放射状分布，形成高效且对称的力分布。内部磁体布置通常采用 Halbach 阵列，它将磁场集中在轴的外部，同时在内部抵消磁场，从而最大限度地提高效率。
对称的力分布消除了轴承上的径向吸引力。其外形与气缸非常相似，使其成为将传统自动化设备升级为直接驱动伺服控制的简单替代品。轴的封闭特性使其更容易在冲洗环境中实现高 IP 等级。
包装、食品加工生产线和中等精度的定位系统受益于这种紧凑的占地面积。它们在空间严重受限且需要多轴集成的环境中表现出色。没有暴露的平坦磁轨降低了含铁碎片污染的风险。
然而，与扁平无铁芯设计相比，管状设计在极端精度方面的可扩展性较差。行程长度受到轴挠度的严格限制。随着轴变长，它会在自重作用下下垂或在动态负载下偏转，从而改变临界气隙并降低性能。在两端支撑轴可以缓解这种情况，但会限制施力器的行程。
将运动学要求转化为机电规格是选型过程的核心。进行数学验证。 在选择之前，必须根据特定的运动曲线对此阶段的猜测会导致灾难性的机械故障或严重的性能瓶颈。 直线电机
范围 | 公式/概念 | 工程意义 |
|---|---|---|
峰值力 (Fp) | Fp = (m * a) + F_摩擦力 + F_外部 | 确定加速期间驱动器必须提供的最大电流。 |
均方根力 (Frms) | Frms = √[(F1⊃2;t1 + F2⊃2;t2 + ... + Fn⊃2;tn) / t_total] | 规定电机线圈上的连续热负载。必须低于电机的连续额定力。 |
反电动势 (Vbemf) | Vbemf = Ke * v | 根据伺服驱动器的可用总线电压限制可达到的最大速度。 |
首先计算总移动质量。这包括电机施力器的质量、有效负载、线性轴承的移动部分、编码器读数头以及电缆管理系统的动态重量。低估电缆轨道质量是长行程应用中尺寸误差的常见原因。您还必须考虑连接到托架上的任何工具或固定装置的质量。
接下来，确定最大加速度所需的峰值力。使用基本的运动方程：力等于质量乘以加速度，加上摩擦力，加上任何相反的外力。通常仅在运动曲线的加速和减速阶段需要峰值力。确保电机的峰值额定力超过此计算值，且安全裕度至少为 20%。如果峰值力要求超过电机的能力，伺服驱动器将饱和，滑架将无法遵循命令的轨迹。
最后，计算整个运动曲线上的均方根 (RMS) 力。 RMS 计算考虑了加速、匀速、减速以及移动之间的停留时间期间所需的力。停留时间至关重要；较长的停留时间可以让电机冷却，从而降低整体 RMS 值。 RMS 力决定了电机所需的连续力额定值。如果计算出的 RMS 力超过电机的连续力额定值，线圈将过热，降低绝缘性能并最终导致短路。
定义完整的运动曲线，包括加速时间、匀速时间、减速时间和停留时间。
计算总移动质量，考虑所有动态组件（如电缆和支架）。
确定达到目标加速度所需的峰值力。
计算 RMS 力以确定电机线圈上的连续热负载。
对峰值力和连续力计算应用 20% 的安全裕度，以考虑意外的摩擦或有效负载变化。
区分电机能力和编码器限制至关重要。直驱电机具有无限理论分辨率；它只是在磁场命令它的地方移动。实际的定位精度完全由反馈装置和系统的机械刚性决定。运动只是肌肉；编码器是神经系统。
线性编码器分辨率决定了最小增量移动。光学编码器提供最高分辨率和最低插值误差，使其成为亚微米任务的理想选择。他们使用带有精细蚀刻线的玻璃或钢秤，由光学传感器读取。磁性编码器在肮脏的环境中具有卓越的鲁棒性，但通常提供较低的绝对精度。编码器分辨率必须明显优于目标定位公差，以允许伺服环路保持稳定性。如果分辨率太粗，电机会寻位，引起高频振动。
阿贝误差对系统精度起着重要作用。当测量轴（编码器刻度）偏离感兴趣的工作点（有效负载或工具中心点）时，就会出现阿贝误差。轴承中的任何角度偏转（俯仰、偏航或滚动）都会在此偏移距离上倍增，从而产生线性定位误差。始终将编码器标尺安装在物理上尽可能靠近感兴趣点的位置。此外，还要考虑栅尺材料的热膨胀系数。当温度变化时，钢带光栅尺的膨胀方式与玻璃光栅尺不同，直接影响绝对精度。
评估电机的反电动势常数 (Ke)。当电机穿过磁场时，它会产生与驱动电压相反的电压。为了达到目标最大速度，伺服驱动器的总线电压必须明显高于生成的反电动势。如果反电动势等于母线电压，则电机无法汲取电流，并且加速度降至零。请始终验证驱动器的直流总线电压是否足以满足应用的最高速度。
分析高频、短行程应用的力质量比。在这些情况下，电机在整个工作周期中都在加速和减速。最小化施力器和有效负载的移动质量比选择更大、更重、具有更高力的电机更有效。考虑实施 S 曲线运动曲线来限制急动度（加速度的导数）。高加加速度值会激发机械共振并导致严重的机器振动，从而降低加工应用中的表面光洁度并增加稳定时间。
最大限度地缩短稳定时间需要刚性机械耦合和先进的前馈控制算法。有效负载进入并保持在目标位置窗口内所需的时间直接影响机器的吞吐量。无论电机的性能如何，机器底座或有效负载支架中的结构共振都会延长稳定时间。高刚性结构将谐振频率推得更高，从而使伺服驱动器能够更积极地调整而不会变得不稳定。
直接驱动系统需要高带宽伺服驱动器。由于没有机械减速装置（如变速箱或滚珠丝杠）来抑制负载干扰，因此伺服驱动器必须对位置误差立即做出反应。需要使用 EtherCAT 或 PROFINET IRT 等工业以太网协议来处理所需的快速电流环路和位置环路更新速率。理想情况下，电流环路带宽应超过 2 kHz，以确保驱动器能够足够快地注入电流以对抗动态干扰。
在调试阶段利用波特图来识别机械共振。波特图描绘了系统的频率响应，揭示了限制伺服增益的结构弱点。一旦识别出来，就可以使用伺服驱动器内的陷波滤波器或低通滤波器来抑制这些谐振频率。实施速度前馈和加速度前馈参数使驱动器能够根据运动曲线预测所需的电流，从而大大减少跟随误差并实现更快的稳定时间。
解决将电机集成到机器底盘的物理现实是理论设计经常失败的地方。机械层面的风险缓解是强制性的。如果机械集成存在缺陷，尺寸完美的电机仍然会出现故障。
流经电机线圈的电流因电阻而产生热量。过热会导致机器底座热膨胀。如果基座膨胀，编码器刻度就会移动，从而破坏计量级的定位精度。温度仅升高几度就可能导致标准铝或钢结构发生微米级的膨胀。大多数电机都包含嵌入式 PTC 或 NTC 热敏电阻来监控线圈温度，从而使驱动器能够在绝缘材料熔化之前触发故障。
通过调整电机尺寸以降低热升，从而以较小的容量有效运行较大的电机，可以减轻这种风险。对于铁芯电机，利用集成水冷却通道在热量到达机架之前将其排出。也可以采用强制空气冷却，尽管它会引入可能干扰超精密空气轴承的湍流。在超精密应用中，使用 Invar 等零膨胀材料将电机与计量框架热隔离，确保测量环路保持尺寸稳定，无论电机温度如何。
线性电机提供驱动力，但提供零结构支撑。线性导轨必须承载有效负载，抵抗外部加工力，并在施力器和磁轨之间保持精确的气隙。未对准会导致机械结合，而结构偏转会改变磁通密度，从而降低力输出和效率。气隙通常小于1mm；任何变化都会直接影响电机的 Ke 和 Kt 常数。
为铁芯电机选择循环滚珠或滚柱导轨。这些轴承经过预加载，可承受将施力器拉向轨道的巨大、连续的磁吸引力。重预紧等级会增加刚性，但也会增加摩擦力，在尺寸计算中必须考虑到这一点。对于磁吸引力为零的无铁芯电机，首选交叉滚子轴承或空气轴承，以最大限度地提高平滑度并最大限度地减少摩擦。对所有安装表面进行严格的平面度和平行度公差加工，以防止轴承粘结和气隙变化。为线性导轨制定严格的润滑计划，以防止过早磨损。
移动电缆会引入寄生阻力，限制精度，并且是直接驱动系统中硬件故障的主要原因。当电缆轨道弯曲时，它将可变力传递到移动托架中，干扰伺服回路并增加稳定时间。设计不良的电缆轨道就像连接在有效负载上的不可预测的弹簧。
指定带有聚氨酯护套的高柔性电缆，专为数百万次弯曲循环而设计。
保持最小弯曲半径至少为轨道中最粗电缆外径的 10 至 15 倍。
使用电缆轨道内的分隔器将电源线与高分辨率编码器电缆物理隔离，以防止电磁干扰。
使用专用应力消除梳将电缆牢固地固定在移动托架和固定底座上。
永磁体可以作为含铁碎片的强大陷阱。在加工环境中，被磁轨吸引的金属碎片很容易楔入气隙，立即损坏电机线圈。垂直应用中的功率损耗会带来严重的安全隐患；如果没有滚珠丝杠的机械摩擦，有效负载将因重力而直线下降。
指定 IP65+ 等级的封闭式直线电机或在肮脏的环境中使用非磁性不锈钢磁体盖。在波纹管内施加正气压以防止污染物进入。为线性导轨配备重型防尘密封件。对于垂直 Z 轴应用，集成故障安全气动或电磁线性制动器，可在断电时立即接合。采用气压缸或磁力弹簧等平衡系统来抵消有效负载的静态重量，减少电机上的持续力负担并防止灾难性碰撞。
伺服驱动器充当直接驱动系统的大脑。对于精确定位来说，电机、编码器和驱动器之间的硬件兼容性是不可协商的。驱动器必须将高分辨率编码器信号转换为施加到电机线圈的精确电流矢量。
确保所选伺服驱动器能够处理高速线性电机所需的高换向频率。当电机在磁极上快速移动时，驱动器必须以极高的速率在线圈相之间切换电流。如果驱动器的处理器无法跟上换向频率，电机将出现扭矩波动、过热或完全失去同步。验证驱动器的 PWM（脉冲宽度调制）开关频率是否足够高以保持平滑的电流波形。
评估驱动器固件中高级控制功能的可用性。齿槽补偿算法在学习阶段映射铁芯电机的磁制动力，并注入反向电流以消除纹波，人为地平滑运动。对于使用双驱动轴的宽龙门系统，控制器必须支持严格的龙门同步，以防止高加速度移动期间出现机械晃动和束缚。
绝对编码器：上电时提供即时位置数据，允许驱动器立即对电机换向，而无需任何物理移动。
唤醒和震动：驱动器向线圈注入小的高频电流脉冲以确定磁极位置。这会导致托架轻微振动。
霍尔效应传感器：嵌入电机线圈中的离散传感器检测磁场极性，提供粗略换向数据，直到增量编码器找到其索引标记。
编译精确的移动质量、行程长度和运动曲线数据，以计算所需的 RMS 和峰值力。
根据可接受的齿槽效应限制和系统的散热能力来筛选拓扑选择。
选择能够在物理上支持您的目标定位公差的高分辨率编码器和刚性轴承系统。
在购买硬件之前，利用制造商选型软件来验证热、结构和控制回路假设。
答：精度是指电机达到指令绝对位置的程度。这取决于编码器质量、热稳定性和机械对准。可重复性是指系统在多个周期内返回到完全相同位置的能力。重复性通常比精度严格得多，并且取决于系统摩擦、轴承质量和伺服调节。
答：齿槽效应是由施力器的铁齿与轨道上的永磁体之间的磁吸引力引起的。当施力器移动时，铁齿与交替的磁极对齐或不对齐。这会产生波动的吸引力，表现为运动轮廓中的物理波纹或卡顿。
答：是的。直线电机非常适合洁净室，因为它们没有接触运动部件，这意味着它们不会产生磨损颗粒或需要润滑。真空应用需要采用低释气材料和先进的热管理策略制造的专用电机，因为标准对流冷却在真空中是不可能的。
答：机器底座和直线导轨轴承的尺寸必须经过专门设计，才能承受持续的吸引力，该吸引力很容易达到数千牛顿。通常使用高负载循环滚子轴承。该结构必须足够坚固以防止偏转，确保施力器和磁轨之间的临界气隙保持完全恒定。
答：精密定位通常需要光学或高端磁性线性编码器。编码器提供伺服驱动器控制电机所需的位置反馈。作为一般工程规则，编码器分辨率必须比应用所需的定位公差精细 5 到 10 倍，以保持伺服稳定性。
答：当电机线圈穿过磁场时，它们会产生一种称为反电动势 (back-EMF) 的电压，该电压与伺服驱动器提供的电压相反。当生成的反电动势等于可用总线电压时，达到最大速度。此时，没有额外的电压可将电流推入线圈以进一步加速。
答：是的，但它们需要强制性的额外安全机制。由于直接驱动系统缺乏滚珠丝杠或齿轮系固有的机械摩擦，因此动力损失将导致有效负载因重力而立即下降。平衡重和故障安全线性制动器必须集成到机械设计中，以防止灾难性的碰撞。
