人形机器人在严格的物理约束下运行。工程师必须在严格的拟人化重量和空间限制内实现最大自由度。每克都会影响重心。每一毫米都决定了运动包络线。传统的带壳电机和实心轴设计始终无法满足这些严格的要求。它们将寄生重量引入四肢，并形成笨重、不自然的关节轮廓。此外，在复杂的物理操作过程中，穿过移动关节的外部电缆布线会造成严重的脆弱性。
现代人形关节需要完全不同的建筑标准。 空心无框电机 解决了这些复杂的布线、散热和系统集成挑战。它们允许工程师将驱动装置直接嵌入到机器人的骨骼结构中。这种直接集成消除了冗余组件，最大限度地提高了功率密度，并重新定义了双足机器的运动学可能性。
直接结构集成：无框架架构消除了多余的外壳和轴承，减少了整体关节质量并提高了扭矩重量比。
优化的电缆管理：大内径（空心轴）设计允许电源、数据和编码器电缆直接穿过旋转中心，防止电线疲劳并实现连续的关节旋转。
热效率：将定子直接集成到机器人的金属接头外壳中，利用机器人的底盘作为大型散热器，优于隔离式外壳电机。
动态响应性和本体感觉：无框扭矩电机固有的低转子惯量能够实现双足平衡所需的快速加速，同时平稳的扭矩传递可为人工智能驱动的感知模型提供高保真数据。
目录

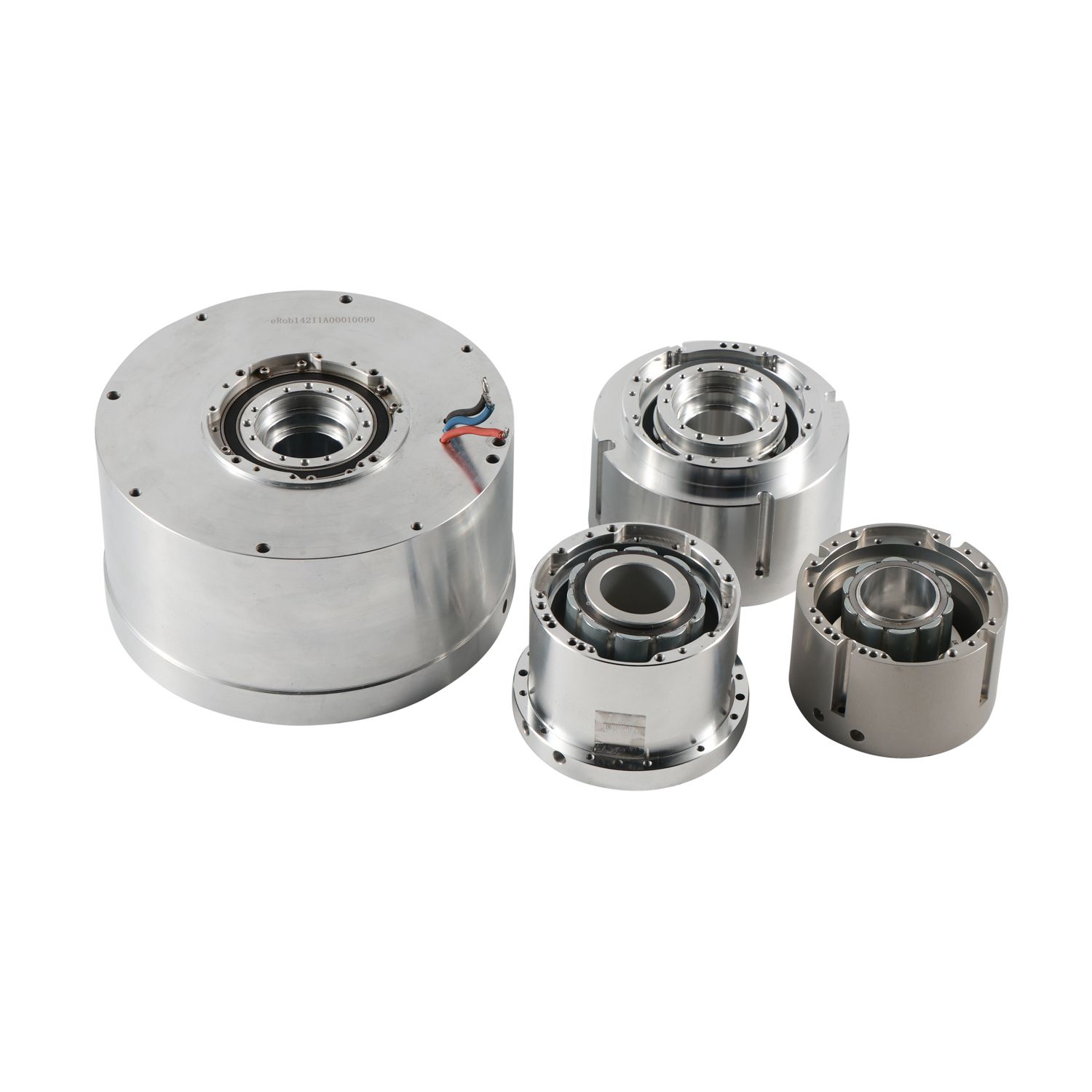

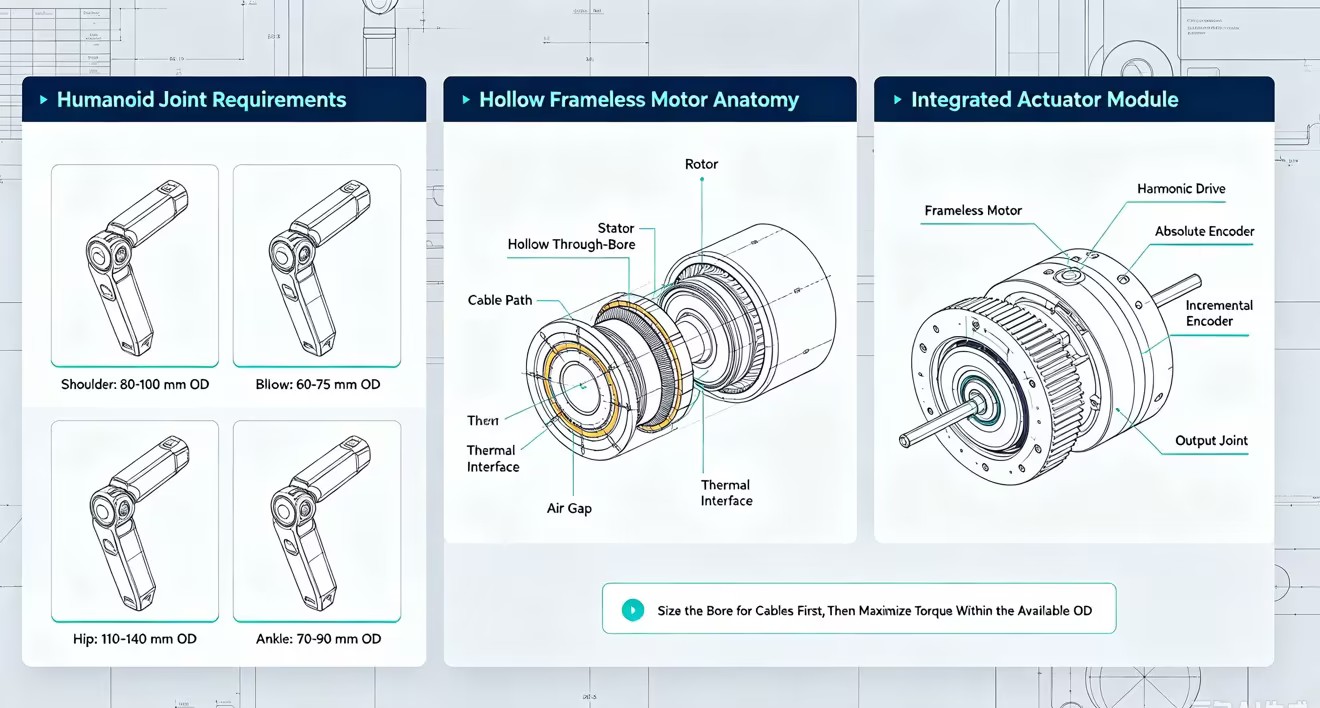

人形关节必须符合严格的体积限制，才能准确地模仿人类生物力学。肩部需要在紧凑的肩带内进行复杂的球形运动。肘部必须保持狭窄，以避免在手臂摆动时与躯干碰撞。脚踝需要在比人脚跟大一点的空间内具有双轴俯仰和滚动能力。当工程师使用超大电机时，他们会将机器人的重心向外推。这会破坏双足平衡并增加近端关节的惯性负载。
关节执行器的主要成功标准是在严格限制的外径 (OD) 内实现极高的功率密度。工程师以牛顿米每千克 (Nm/kg) 为单位进行测量。如果执行器超过目标外径，则必须按比例放大整个肢体，增加结构质量，从而对运动链中的每个其他关节产生更高的扭矩要求。
联合地点 | 典型最大外径 (mm) | 主要运动学挑战 | 扭矩要求概况 |
|---|---|---|---|
肩部俯仰/横滚 | 80 - 100 | 手臂摆动时避免躯干碰撞 | 高连续保持扭矩 |
弯头节距 | 60 - 75 | 保持纤细的肢体轮廓 | 高速、中等扭矩 |
髋关节俯仰/横滚 | 110 - 140 | 支撑整个上身质量 | 跳跃时的极限峰值扭矩 |
脚踝俯仰/滚动 | 70 - 90 | 安装在鞋跟包络内 | 用于平衡的高连续扭矩 |
人形肢体是一个电密集环境。三相电源线将高电流传送至远端电机。高分辨率绝对编码器需要屏蔽双绞线电缆来提供干净的位置信号。力和扭矩传感器需要无噪声的模拟路径。 EtherCAT 或 CAN 总线通信线路必须在整个机器人网络中保持连续的微秒级数据流。
将这些电缆从外部穿过移动接头会带来不可接受的故障率。极度弯曲时钢丝会受到挤压。经过数千次弯曲循环后，电缆会疲劳并折断。外部走线严重限制了运动范围，通常将关节的行程限制在小于 120 度。内部布线对于实现 360 度或大角度关节旋转而无需电缆捆绑是绝对必要的。机械设计必须提供一条通过精确旋转中心的清晰、无障碍的路径。
双足行走本质上是一个受控跌倒的过程。机器人需要快速、微秒级的扭矩调整来保持动态平衡。对于这种快速加速来说，低转子惯量是不容忽视的。高惯性转子会抵抗速度的变化，导致机器人对平衡干扰的反应迟缓。零间隙可确保反向时的瞬时动态响应，防止导致行走算法失败的死区延迟。
除了物理运动之外，电机还充当关键传感器。精确的电流反馈提供本体感觉数据。人工智能控制系统依靠这种高保真扭矩数据来了解地形合规性、检测障碍物并动态调整姿势。如果电机表现出高摩擦或不一致的扭矩传递，则电流消耗会随机波动。这会将噪声注入本体感受数据中，使人工智能无法了解机器人与地面交互的实际物理状态。
这些电机的中空孔提供了专用的内部通道。工程师将这种同轴布线用于电缆、光纤甚至气动线路。该内部通道可保护敏感接线免受环境危害、灰尘、湿气和机械挤压的影响。电缆沿着中心轴轻轻扭转，而不是在铰接点上急剧弯曲。
对于需要无限连续旋转的关节，例如躯干偏航或手腕滚动，工程师将滑环直接集成在空心轴内。滑环通过旋转接口传递电力和数据，无需任何物理电线连接。这完全消除了线束上的机械磨损。直接结果是机器人的平均故障间隔时间 (MTBF) 大幅增加，将脆弱的原型转变为能够连续运行的坚固机器。

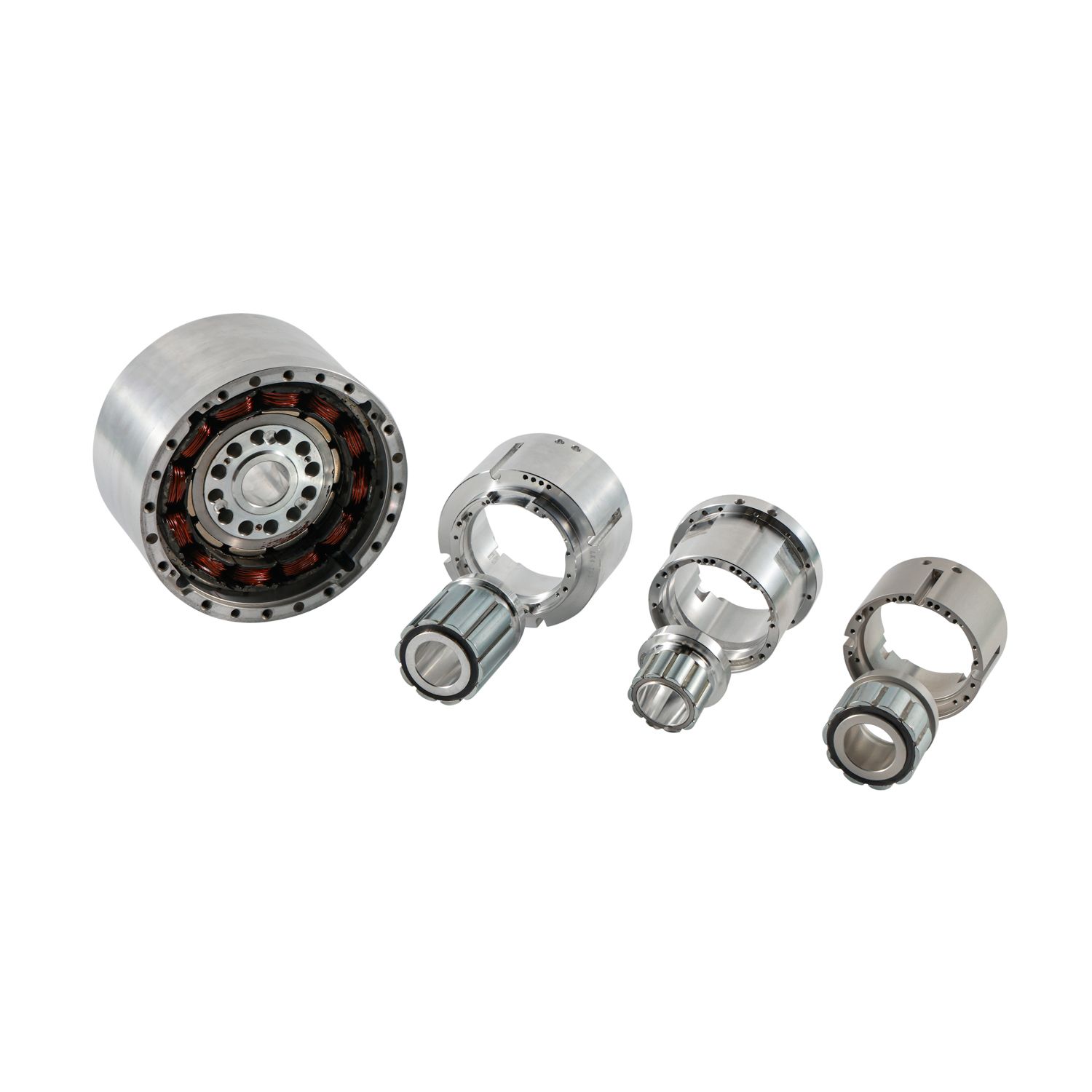

无框电机仅由两个有源电磁元件组成。制造商分别提供转子和定子。没有外壳、没有轴、也没有轴承。工程师将定子直接压装或热粘合到机器人的结构接头外壳中。它们将转子直接安装到谐波传动的从动轴或波发生器上。
这种架构消除了冗余的电机外壳。它利用接头现有的结构轴承（通常是薄截面交叉滚子轴承）来支撑接头负载和转子对准。由此产生的重量减轻极大地提高了机器人的整体敏捷性。通过消除铝电机壳和重复钢轴承的自重，工程师可以最大限度地提高接头内的有效电磁质量。
无框力矩电机采用高度优化的电磁设计。它们具有高极数，通常采用 21 个或更多极对，可在极低的转速下提供最大的连续扭矩。这种特定的扭矩曲线完全符合人形行走的生物力学要求，即在相对较低的转速下需要高力量。
这种高扭矩密度通常消除了对多级、高传动比行星齿轮箱的需求。去除这些复杂的齿轮系可以降低机械复杂性。它降低了整体接头重量并减少了执行器的轴向长度。最重要的是，它最大限度地减少了反向驾驶问题。低传动比的关节可以通过外力进行反向驱动，使机器人的脚接触地面时，肢体可以自然地吸收冲击力。
对特定系列的空心无框电机进行标准化从根本上加快了机器人开发周期。机器人团队可以使用通用定子直径建立基线执行器架构。然后，他们只需改变电机的堆叠长度即可缩放扭矩输出。
工程师可以快速迭代外部关节结构、底盘材料和运动学。他们不需要为每次微小的修改重新设计内部执行器机制。他们不必等待数月来定制电机。这种模块化方法显着加快了新人形迭代的上市时间，使软件团队能够更快地接收功能硬件平台。
集成足迹非常有利于无框架架构。无框电机提供卓越的容积效率，因为每一毫米的空间都专用于电磁材料。带壳电机通过其外壳、端盖和冗余轴承引入寄生体积。当空间以毫米为单位时，封闭式电机会占用太多空间。
热路径也有显着差异。无框电机将热量直接传导到机器人的金属底盘中，利用整个肢体作为散热器。带外壳的电机将热量捕获在其绝缘外壳内。电机外壳和机器人结构之间的气隙充当热障，导致重负载下快速热节流。然而，无框电机确实需要积分器进行精确对准，而带壳电机则提供更简单的即插即用组装。
执行器类型 | 容积效率 | 热管理 | 系统重量 | 装配复杂性 |
|---|---|---|---|---|
空心无框电机 | 优秀（无寄生外壳） | 直接传导至底盘 | 低（共享结构部件） | 高（需要精确的 GD&T） |
带壳 BLDC 电机 | 差（冗余外壳/轴承） | 外壳内滞留热量 | 中到高 | 低（即插即用） |
液压执行器 | 良好（联合级别） | 需要液体冷却 | 非常高（泵、管线、阀门） | 高（管道和密封） |
传统的人形设计通常利用液压技术来实现高功率密度。虽然液压系统功能强大，但会带来巨大的系统级重量。液压泵、加压流体管路、蓄能器和伺服阀显着增加了机器人躯干的质量。这种高重心使得动态平衡异常困难。
无框电动电机与现代高放电锂电池相结合，重量大大减轻。此外，固态电气可靠性远远超过流体系统的维护需求。电动机消除了灾难性的泄漏风险，以极其优越的控制精度运行，并产生了一小部分噪音。气动系统会受到空气压缩性的影响，使得刚性双足行走几乎不可能进行精确的位置控制。
空心无框电机是高度集成系统布局的基础核心。工程师很少单独使用这些电机。它们将无框电机、应变波齿轮（谐波驱动）和双位置编码器组合到一个组件中。绝对编码器跟踪关节输出位置，而增量编码器跟踪电机转子位置。
通过同轴嵌套这些组件，工程师创建了超紧凑的机器人关节模块。转子直接安装到谐波传动的波发生器插头上。定子同心地位于其周围。编码器直接安装在组件的后部。这种协同作用最大限度地提高了扭矩输出，同时保持关节的轴向长度极短，使其能够适应人形膝盖或肘部的严格限制。
将特定运动类型映射到单个人形架构中的最佳用例至关重要。中空无框扭矩电机专为高扭矩、承载关节而设计。工程师将它们部署在臀部、膝盖、脚踝和肩膀上，移动机器人的质量是主要目标。
相反，无芯电机的转子中没有铁芯。它们具有极低的惯性和高速度，但总扭矩较低。工程师将空心杯电机用于轻型、高动态应用，例如驱动人形手的各个铰接手指。了解这种区别可以防止工程师为精细的末端执行器任务过度指定大扭矩电机。
评估扭矩要求需要精确了解接头的特定负载曲线。保持静态姿势，例如深蹲或携带重物，完全依赖于电机的连续额定扭矩。这是电机在不超过其热极限的情况下可以无限产生的最大扭矩。
执行爆发性运动，例如跳跃或从行程中恢复，依赖于峰值扭矩。工程师必须分析电机的热时间常数。该指标准确地表明了在铜绕组过热并遭受灾难性绝缘故障之前电机能够维持峰值扭矩的时间。过度依赖峰值扭矩来持续运行将导致电机快速烧毁。
热量产生是人形关节性能的主要限制因素。绕组密度和铜填充系数直接影响定子在负载下产生的热量。较高的填充因子可降低电阻，从而减少 I⊃2;R 铜损和热量产生。
工程师无法在真空中评估电机的连续额定扭矩。他们必须根据机器人关节材料的具体散热能力来计算。为接头外壳选择的材料决定了热量如何有效地从定子上散走。
外壳材料 | 导热系数（W/m·K） | 密度（克/立方厘米） | 对电机性能的影响 |
|---|---|---|---|
铝7075-T6 | 130 | 2.81 | 散热优良；最大化连续扭矩。 |
钛Ti-6Al-4V | 6.7 | 4.43 | 散热不良；需要电机降额。 |
碳纤维复合材料 | ~5（因组织而异） | 1.60 | 充当绝缘体；需要主动冷却或热灌封。 |
低齿槽扭矩对于先进的人形控制绝对至关重要。齿槽转矩是电机未通电时转子磁体与定子齿之间的磁吸引力。高齿槽扭矩会导致低速时出现机械卡顿。这会破坏力反馈机制，扰乱阻抗控制，并使人机交互变得不安全。
工程师必须寻找特定的定子和转子设计特征，以最大限度地减少扭矩脉动。斜磁铁和分数槽绕组在平滑扭矩传递方面非常有效。这种平稳的操作直接提高了输入机器人行为和决策算法的本体感觉当前数据的质量。干净的当前数据使机器人能够准确地“感觉”地面。
选择合适的电机涉及严格的数学权衡。最大化中空内径 (ID) 可为粗线束、气动管和滑环提供充足的空间。然而，在保持严格的外径 (OD) 的同时增加 ID 会为电磁材料留下更少的物理径向空间。
铜和磁铁空间的减少直接降低了电机的扭矩产生能力。工程师必须计算特定接头所需的绝对最小电缆间隙。然后，他们必须选择一个能够提供精确内径的电机，同时最大化剩余外径以产生扭矩。空心孔尺寸过大会不必要地牺牲关键的接头强度。
无框电机将机械对准的负担转移到机器人集成商身上。工程师必须在转子和定子之间建立并保持精确的气隙。这个间隙通常小于0.5mm。未对准会导致磁力不均匀。这会导致严重的效率损失、过度发热或转子在高负载偏转期间撞击定子的灾难性机械故障。
工程师通过严格的制造和装配协议来降低这种风险：
将接头外壳内径加工至精确的 H7 公差，以确保完美的定子配合。
插入前，在定子外径上涂抹导热固定剂。
将铝制外壳加热至 120°C 以扩大孔，使定子落入而不会磨损。
在尝试插入转子之前，使用千分表验证同心度和垂直度。
利用专门的引导夹具将高磁性转子放入定子中，而不会卡到侧面。
由于无框电机缺乏工厂校准的外壳，因此换向校准完全由集成团队负责。工程师必须将转子磁极与位置编码器完美对齐，以确保平稳启动和最佳扭矩传递。如果没有这种对准，电机将停转、消耗大量电流或在通电时不可预测地旋转。
工程师通过特定的电气集成步骤缓解了这一挑战：
将绝对编码器（例如 BiSS-C 或 EnDat 协议）牢固地安装到关节外壳上。
将机器人肢体固定在刚性测试台上，以防止校准过程中出现意外移动。
启动伺服驱动器的自动寻相算法，将转子锁定到已知磁极。
将电角度偏移记录在驱动器的非易失性存储器中。
将霍尔效应传感器直接集成到定子中，以提供可靠的硬件级换向数据作为故障保护。
现成的无框电机很少能完美满足定制人形关节高度特定的内径和外径要求。将标准电机强制安装到定制关节中通常会影响机器人的运动学，迫使肢体比预期更宽或更长。然而，调试完全定制的电机会带来大量的一次性工程 (NRE) 成本和超过六个月的交货时间。
工程师通过选择提供可扩展模块化平台的电机制造商来缓解这一问题。寻找能够提供快速绕组定制以调整电压常数 (Kv) 的供应商。寻找允许轻微调整堆叠长度而不需要对定子叠片进行全面重新设计的平台。这可以平衡定制性能和现成的交货时间。
从制造商处下载精确的 3D 步骤文件，以执行严格的空间配合检查，并根据现有线束直径验证内部电缆间隙。
计算接头外壳上所需的散热面积，以确保其满足基于特定底盘材料的电机连续扭矩热限制。
订购原型定子和转子组，以对您的压接工具、热粘合化合物和气隙对准夹具进行物理验证。
使用您选择的绝对编码器和伺服驱动器运行换向定相测试，以确认电气兼容性和零换向误差。
答：空心无框电机是一种电动执行器，作为单独的转子和定子对提供，没有轴、轴承或外壳。它具有一个大的中心孔，使工程师能够将电磁组件直接集成到机器的结构力学中。
答：空心轴允许工程师将电源、数据和传感器电缆直接穿过接头中心。这种内部布线可防止电缆疲劳，实现高度集成的系统布局，并允许无限 360 度接头旋转，而不会挤压电线。
答：无框电机依靠传导冷却。定子直接压装或热粘合到机器人的导热金属底盘中。这将整个机器人肢体变成了一个巨大的散热器，散热速度比绝缘外壳电机快得多。
答：带壳电机是完全独立的单元，有自己的外壳、内部轴承和输出轴。无框电机仅由裸露的转子和定子组成，完全依靠机器人现有的结构轴承和轴进行支撑和对准。
答：虽然高精度 CNC 加工和对准的要求增加了初始装配的复杂性，但无框电机的模块化特性显着加速了机器人的整体开发。它允许团队迭代关节机制，而无需等待定制电机重新设计。
答：是的。空心无框电机经常与谐波传动搭配使用。转子通常直接安装到谐波传动的波发生器上，形成超紧凑、高扭矩、零间隙的关节模块，非常适合人形机器人。
